خانه محصولاتمونتاژ قفل بدون کلیدبار قفل بدون کلید 690N.M 65mm قطر خارجی

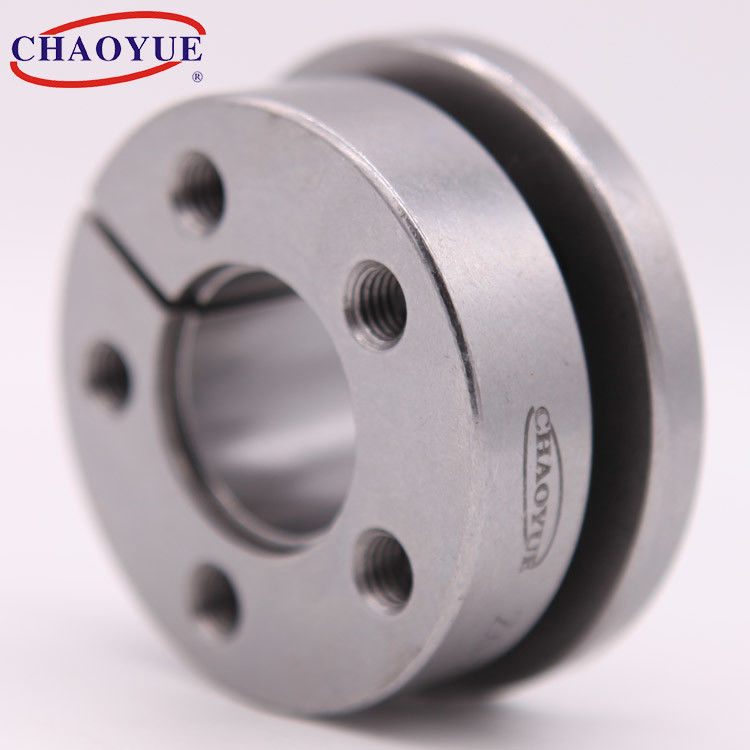

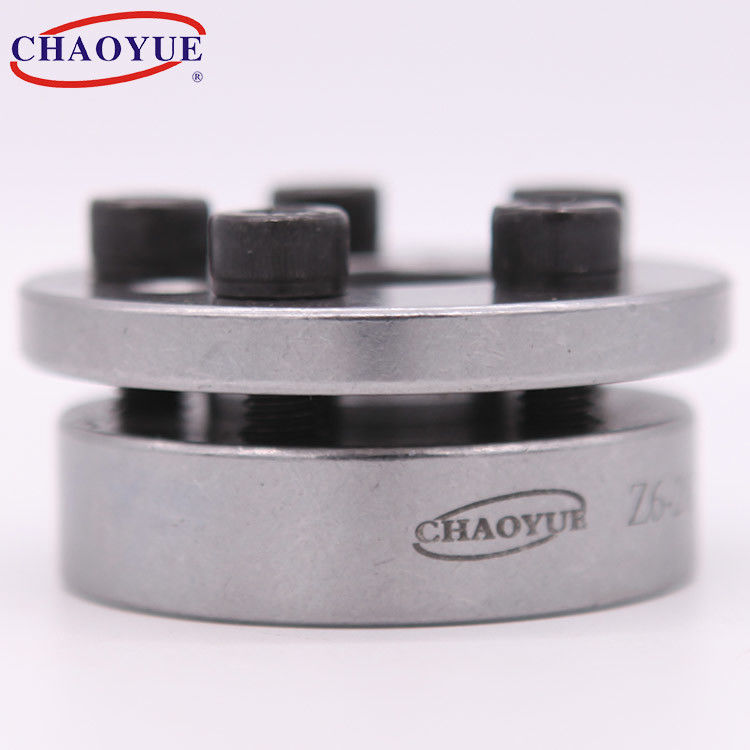

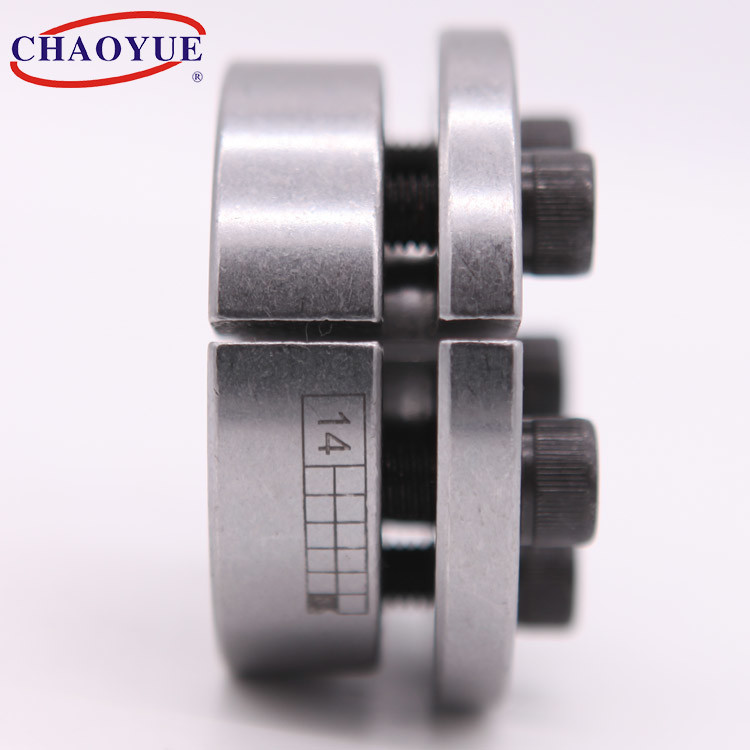

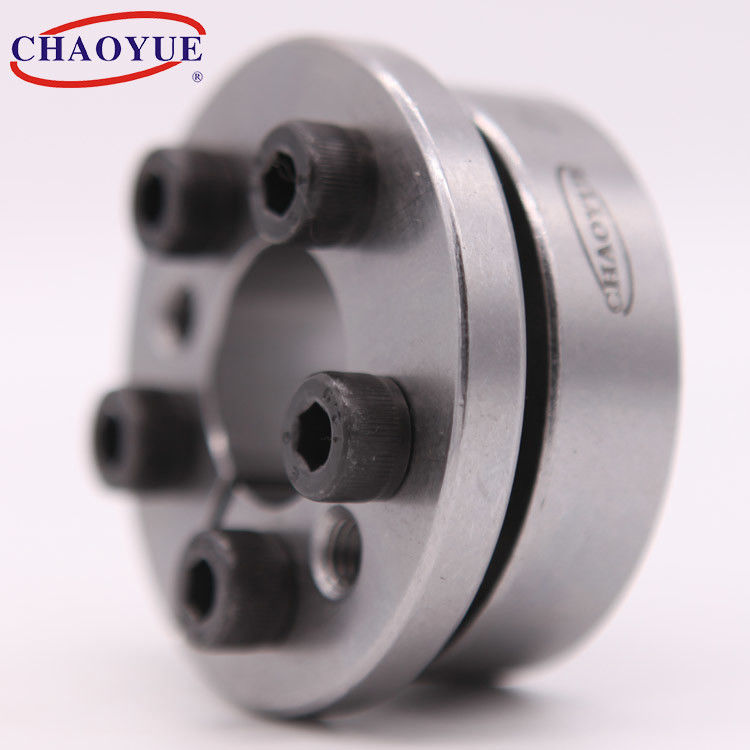

Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly
Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly

بار قفل بدون کلید 690N.M 65mm قطر خارجی

جزئیات محصول:
محل منبع: شانشی ، چین
نام تجاری: CHAOYUE
شماره مدل: Z6
پرداخت:
مقدار حداقل تعداد سفارش: 10 عدد
قیمت: USD 5.00 - 15.00 / pc
جزئیات بسته بندی: جعبه کارتن یا کیف چوبی به اندازه محصولات بستگی دارد
زمان تحویل: 1 - 3 هفته
شرایط پرداخت: T / T
قابلیت ارائه: 5000 عدد در ماه
اکنون تماس بگیرید

اطلاعات تکمیلی
قطر داخلی: 14 - 50 میلی متر قطر خارجی: 55 - 80 میلی متر
ضخامت: 30 - 33 میلی متر گشتاور: 127 -1830 نیوتن متر
پیچ: M8 وزن: 0.48 - 0.73 کیلوگرم
برجسته کردن:

مونتاژ قفل بدون کلید 65 میلی متر

,

مونتاژ قفل بدون کلید 690N.M

,

گیره یقه محور 690N.M

توضیحات محصول

Z6 Light Load Power Lock قفل طراحی مشتری



بار قفل بدون کلید 690N.M 65mm قطر خارجی 0





نمونه نصب



بار قفل بدون کلید 690N.M 65mm قطر خارجی 1

ابعاد اساسی [میلی متر] پیچ بارگذاری شده فشار بر شفت
[N / میلی متر2]		 فشار بر روی هاب
[N / میلی متر2]		 گشتاور پیچ محکم
[Nm]		 وزن
[کیلوگرم]
د د د1 ل ل1 ل2 ل3 د1 n نیروی محوری
[kN]		 توروقه
[Nm]
14 55 62 38 30 22 17 M8 3 18 127 208 52.5 25 0.48
16 55 62 38 30 22 17 M8 3 18 142 181 52.5 25 0.47
18 55 62 38 30 22 17 M8 3 18 157 161 52.5 25 0.46
19 55 62 38 30 22 17 M8 3 18 165 152 52.5 25 0.46
20 55 62 38 30 22 17 M8 3 18 172 145 52.5 25 0.45
22 55 62 38 30 22 17 M8 3 25.5 285 186 75 35 0.44
24 55 62 38 30 22 17 M8 3 25.5 307 170 75 35 0.42
25 55 62 38 30 22 17 M8 3 25.5 315 163 75 35 0.41
28 55 62 38 30 22 17 M8 3 31.5 435 175 89 41 0.39
30 55 62 38 30 22 17 M8 3 31.5 472 163 89 41 0.37
24 65 72 38 30 22 17 M8 5 37.4 440 244 90 30 0.62
25 65 72 38 30 22 17 M8 5 37.4 460 234 90 30 0.61
28 65 72 38 30 22 17 M8 5 43.6 600 243 105 35 0.58
30 65 72 38 30 22 17 M8 5 43.6 640 227 105 35 0.56
32 65 72 38 30 22 17 M8 5 43.6 690 213 105 35 0.55
35 65 72 38 30 22 17 M8 5 52.5 910 234 126 41 0.51
38 65 72 38 30 22 17 M8 5 52.5 990 216 126 41 0.48
40 65 72 38 30 22 17 M8 5 52.5 1050 205 125 41 0.46
30 80 87 41 33 25 20 M8 7 52.4 780 232 87 30 1.01
32 80 87 41 33 25 20 M8 7 52.4 830 217.5 87 30 0.99
35 80 87 41 33 25 20 M8 7 61 1060 232 102 35 0.96
38 80 87 41 33 25 20 M8 7 61 1150 214 102 35 0.92
40 80 87 41 33 25 20 M8 7 61 1220 203 102 35 0.89
42 80 87 41 33 25 20 M8 7 73.5 1540 233 122 41 0.86
45 80 87 41 33 25 20 M8 7 73.5 1650 217 122 41 0.82
48 80 87 41 33 25 20 M8 7 73.5 1760 203 122 41 0.76
50 80 87 41 33 25 20 M8 7 73.5 1830 195 122 41 0.73
