خانه محصولاتمونتاژ قفل بدون کلیدCHAOYUE ساختار جمع و جور 3560N.m مونتاژ قفل بدون کلید Z24

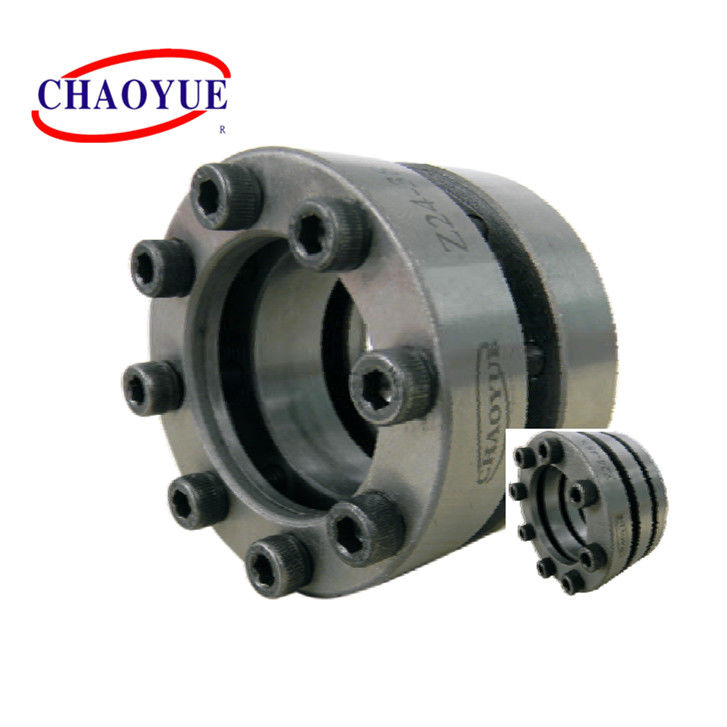

CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24
CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24 CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24

CHAOYUE ساختار جمع و جور 3560N.m مونتاژ قفل بدون کلید Z24

جزئیات محصول:
محل منبع: شانشی ، چین
نام تجاری: CHAOYUE
شماره مدل: Z24
پرداخت:
مقدار حداقل تعداد سفارش: 10 عدد
قیمت: USD 2.50 - 100.00 / pc
جزئیات بسته بندی: جعبه کارتن یا کیف چوبی به اندازه محصولات بستگی دارد
زمان تحویل: 1 - 3 هفته
شرایط پرداخت: T / T
قابلیت ارائه: 1000 قطعه در هر ماه
اکنون تماس بگیرید

اطلاعات تکمیلی
قطر داخلی: 22 - 85 میلی متر قطر خارجی: 35 - 120 میلی متر
ضخامت: 26 - 92 میلی متر گشتاور: 38 - 3560 نیوتن متر
پیچ: M3 - M8 وزن: 0.08 - 2.71 کیلوگرم
برجسته کردن:

3560N.m مونتاژ قفل بدون کلید

,

ساختار جمع و جور مونتاژ قفل بدون کلید

,

گیره شفت آزاد سریع 3560N.m

توضیحات محصول

مونتاژ قفل شافت بدون کلید Z ساختار جمع و جور



CHAOYUE ساختار جمع و جور 3560N.m مونتاژ قفل بدون کلید Z24 0

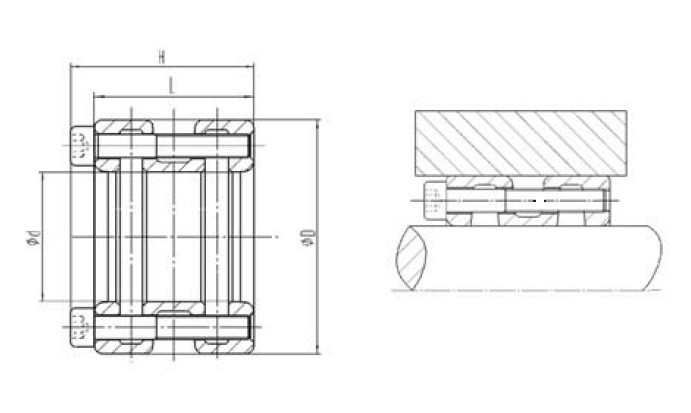

نمونه نصب

CHAOYUE ساختار جمع و جور 3560N.m مونتاژ قفل بدون کلید Z24 1

ابعاد اساسی [میلی متر] پیچ بارگذاری شده گشتاور پیچ محکم
[Nm]		 وزن
[کیلوگرم]
د د ل ح د1 n نیروی محوری
[N]		 گشتاور
[N · m]
22 35 26 29 M3 6 3450 38 2 0.08
25 38 26 29 M3 6 6800 85 2 0.08
28 45 26 30 M4 6 7500 105 4 0.13
30 47 26 30 M4 6 12600 190 4 0.25
38 60 36 41 M5 8 16680 317 7 0.3
40 62 36 41 M5 8 27000 540 7 0.33
42 65 36 41 M5 8 30500 640 7 0.36
45 70 41 46 M5 8 38200 860 7 0.4
48 75 41 46 M5 8 39600 950 7 0.5
50 75 41 46 M6 8 41600 1040 12 0.52
55 80 41 47 M6 8 48000 1320 12 0.55
60 85 41 47 M6 8 54600 1640 12 0.61
65 95 77 85 M8 8 69000 2240 40 1.52
70 100 77 85 M8 8 74300 2600 40 1.6
75 105 77 85 M8 8 77300 2900 40 1.71
80 110 77 85 M8 8 80250 3210 40 1.8
85 120 92 100 M8 8 83700 3560 40 2.71
