خانه محصولاتمونتاژ قفل بدون کلیدآستین مفصل انبساط فنر 1265N.M گشتاور 72 میلی متر OD

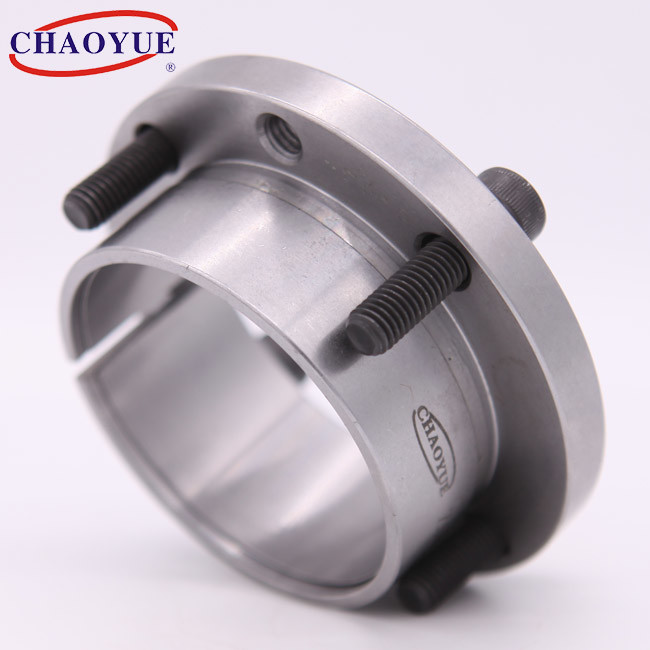

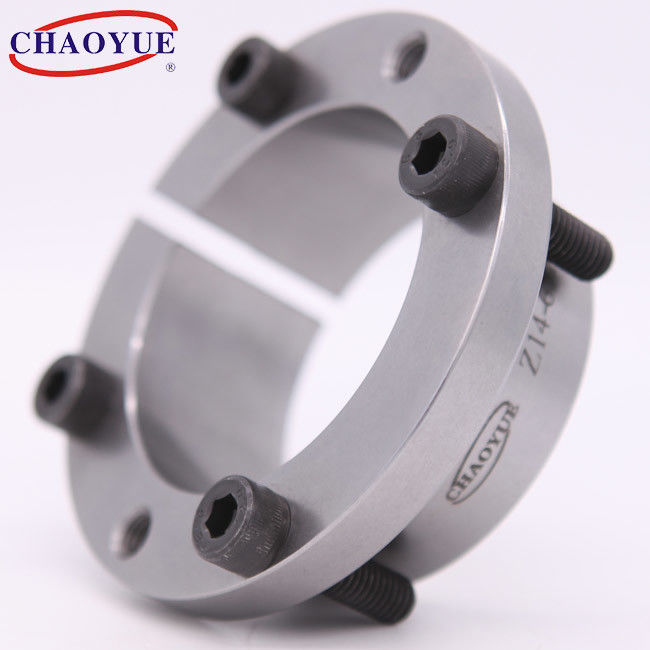

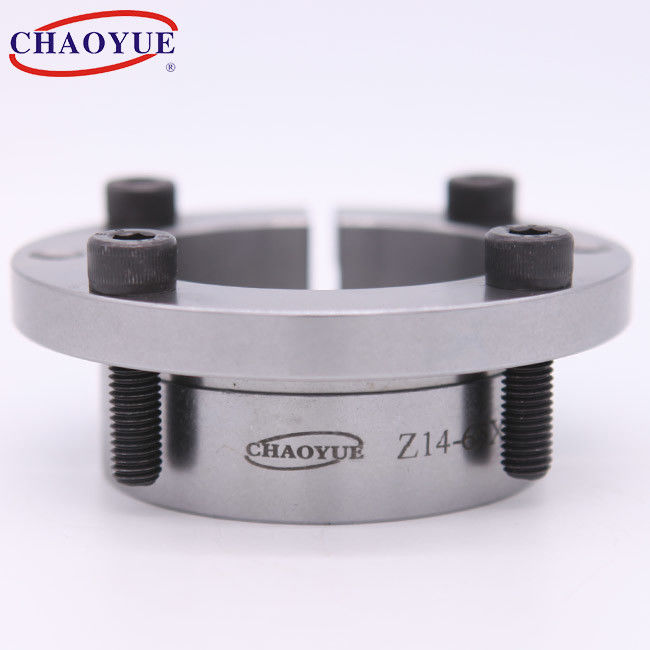

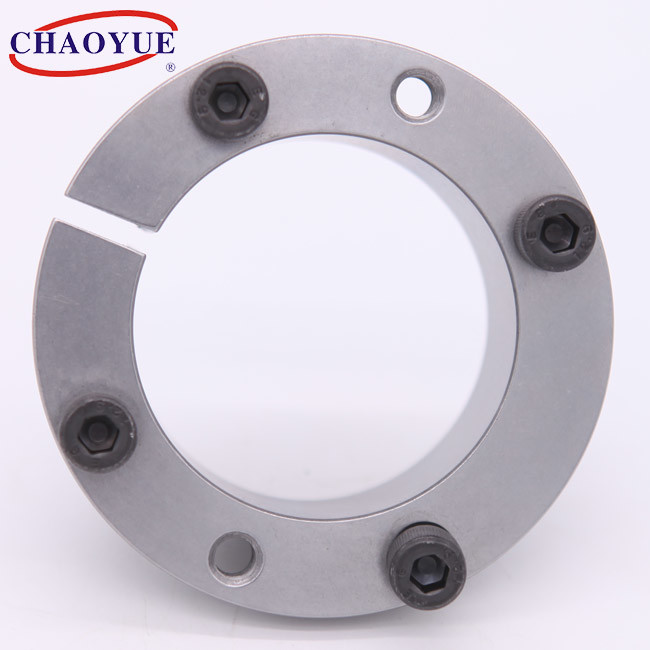

Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve
Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve

آستین مفصل انبساط فنر 1265N.M گشتاور 72 میلی متر OD

جزئیات محصول:
محل منبع: شانشی ، چین
نام تجاری: CHAOYUE
شماره مدل: Z14
پرداخت:
مقدار حداقل تعداد سفارش: 30 رایانه شخصی
قیمت: USD 3.00 - 20.00 / pc
جزئیات بسته بندی: جعبه کارتن یا کیف چوبی به اندازه محصولات بستگی دارد
زمان تحویل: 1 - 3 هفته
شرایط پرداخت: T / T
قابلیت ارائه: 5000 عدد در ماه
اکنون تماس بگیرید

اطلاعات تکمیلی
قطر داخلی: 14 - 65 میلی متر قطر خارجی: 25 - 72 میلی متر
ضخامت: 26 - 35 میلی متر گشتاور: 64 - 1265 نیوتن متر
پیچ: M4 - M8 وزن: 0.091 - 0.46
برجسته کردن:

آستین اتصال انبساط 72 میلی متر OD

,

آستین اتصال انبساط گشتاور 1265N.m

,

اتصال توپی شافت 72 میلی متری

توضیحات محصول

حلقه قفل بدون کلید کلید مکانیکی گیره بهار Z14



آستین مفصل انبساط فنر 1265N.M گشتاور 72 میلی متر OD 0





نمونه نصب



آستین مفصل انبساط فنر 1265N.M گشتاور 72 میلی متر OD 1





ابعاد اساسی [میلی متر] پیچ بارگذاری شده فشار بر شفت
[N / میلی متر2]		 فشار بر روی هاب
[N / میلی متر2]		 گشتاور پیچ محکم
[Nm]		 وزن
[کیلوگرم]
د د د1 د2 ل ل1 ل2 ل3 د1 n گشتاور
[N · m]		 نیروی محوری
[kN]
14 25 42 33 30 26 20 16 M4 4 64 9.2 109 61 2.9 0.091
16 25 42 33 30 26 20 16 M4 4 74 9.2 95 61 2.9 0.082
18 25 42 33 30 26 20 16 M4 4 82 9.2 85 61 2.9 0.072
19 25 42 33 30 26 20 16 M4 4 87 9.2 80 61 2.9 0.068
20 30 50 39 31 26 20 16 M5 4 150 15 124 82 6 0.113
22 30 50 39 31 26 20 16 M5 4 165 15 113 82 6 0.11
24 30 50 39 31 26 20 16 M5 4 180 15 104 82 6 0.088
25 36 55 45 31 26 20 16 M5 4 187 15 100 69 6 0.144
28 36 55 45 31 26 20 16 M5 4 210 15 89 69 6 0.121
30 36 55 45 31 26 20 16 M5 4 225 15 83 69 6 0.105
32 42 62 51 33 28 20 16 M5 4 240 15 77 59 6 0.2
35 42 62 51 33 28 20 16 M5 4 260 15 71 59 6 0.173
36 42 62 51 33 28 20 16 M5 4 270 15 69 59 6 0.162
38 44 66 54 34 28 20 16 M6 4 400 21.2 93 80 10 0.182
40 48 70 58 34 28 20 16 M6 4 425 21.2 88 73 10 0.223
42 48 70 58 34 28 20 16 M6 4 446 21.2 83 73 10 0.191
45 55 82 67 43 35 25 20 M8 4 875 38.9 115 94 25 0.4
48 55 82 67 43 35 25 20 M8 4 935 38.9 107 94 25 0.35
50 62 89 74 43 35 25 20 M8 4 974 38.9 103 83 25 0.5
55 62 89 74 43 35 25 20 M8 4 1070 38.9 94 83 25 0.41
60 72 99 84 43 35 25 20 M8 4 1165 38.9 86 71 25 0.58
65 72 99 84 43 35 25 20 M8 4 1265 38.9 79 71 25 0.46





برچسب:

مونتاژ قفل کلید بدون قطر 65 میلی متر

گیره یقه شافت 28 میلی متر

مونتاژ قفل بدون کلید 690N.M
