خانه محصولاتمونتاژ قفل بدون کلیدمجموعه فشرده متورم m2.5 پیچ و مهره مجموعه قفل بدون کلید گیره شفت 10 میلی متر

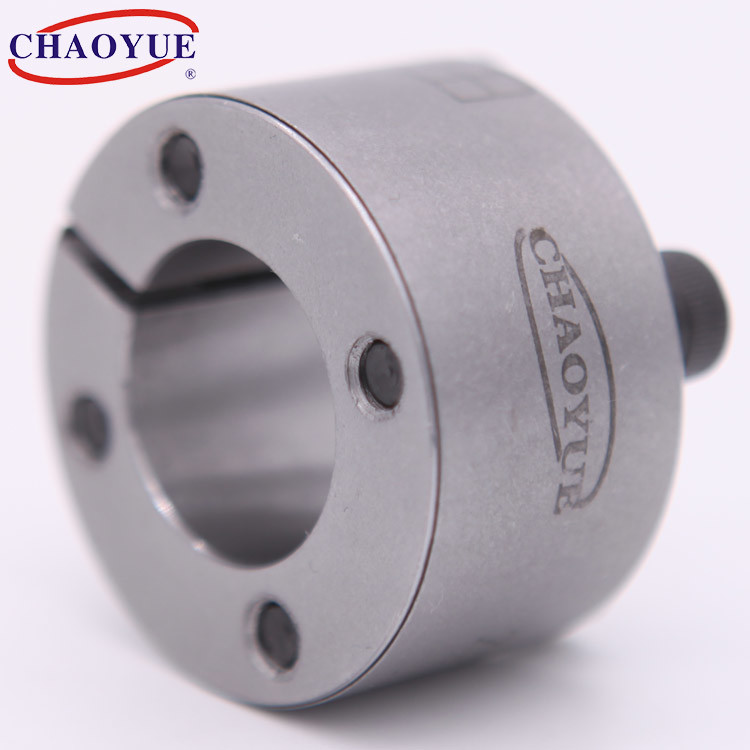

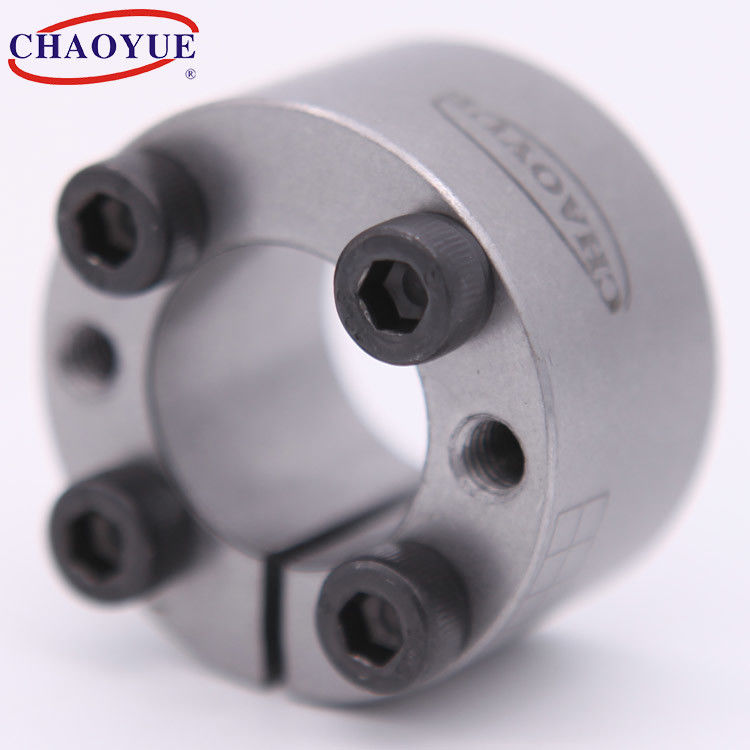

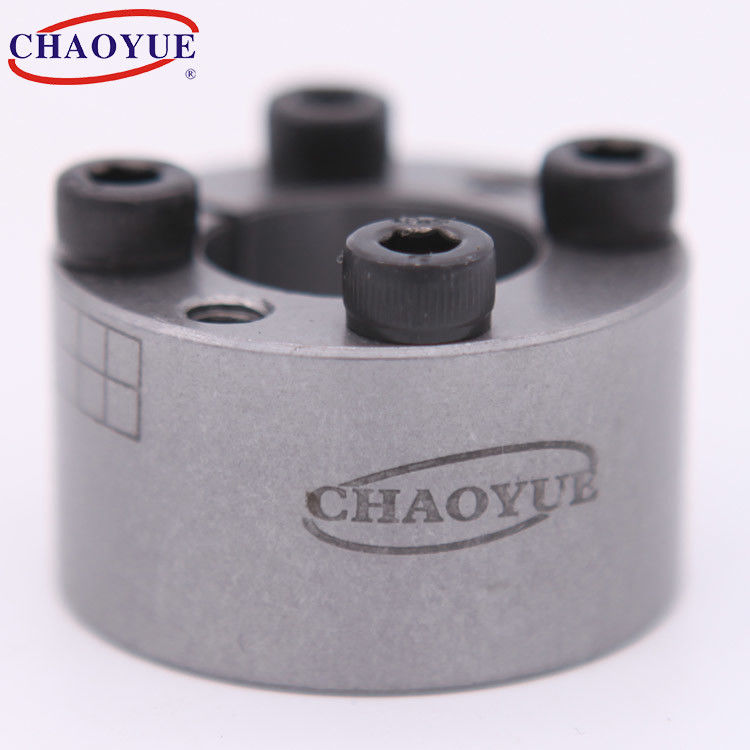

Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp
Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp

مجموعه فشرده متورم m2.5 پیچ و مهره مجموعه قفل بدون کلید گیره شفت 10 میلی متر

جزئیات محصول:
محل منبع: شانشی ، چین
نام تجاری: CHAOYUE
شماره مدل: Z21
پرداخت:
مقدار حداقل تعداد سفارش: 10 عدد
قیمت: USD 4.00 - 15.00 / pc
جزئیات بسته بندی: جعبه کارتن یا کیف چوبی به اندازه محصولات بستگی دارد
زمان تحویل: 1 - 3 هفته
شرایط پرداخت: T / T
قابلیت ارائه: 1000 قطعه در هر ماه
اکنون تماس بگیرید

اطلاعات تکمیلی
قطر داخلی: 10 - 50 میلی متر قطر خارجی: 20 - 80 میلی متر
ضخامت: 13 - 36 میلی متر گشتاور: 14.1 - 1610 نیوتن متر
پیچ: M2.5 - M8 وزن: 0.019 - 0.73 کیلوگرم
برجسته کردن:

مونتاژ قفل بدون کلید

,

پیچ و مهره 5/5

,

مجموعه قفل بدون کلید 10 میلی متر

توضیحات محصول

ست تنگ آستین کوپلینگ انبساطی Z21



مجموعه فشرده متورم m2.5 پیچ و مهره مجموعه قفل بدون کلید گیره شفت 10 میلی متر 0





نمونه نصب

مجموعه فشرده متورم m2.5 پیچ و مهره مجموعه قفل بدون کلید گیره شفت 10 میلی متر 1

ابعاد اساسی [میلی متر] پیچ بارگذاری شده گشتاور پیچ محکم
[Nm]		 وزن
[کیلوگرم]
د د ل ل1 د1 n گشتاور
[N · m]		 نیروی محوری
[N]
10 20 15.5 13 M2.5 4 14.1 2900 0.85 0.019
11 22 15.5 13 M2.5 4 15.3 2900 0.85 0.022
12 22 15.5 13 M2.5 4 17.1 2900 0.85 0.024
14 26 20 17 M3 4 31 4380 68/1 0.039
15 28 20 17 M3 4 32.5 4380 68/1 0.044
16 32 21 17 M4 4 61 7700 3.5 0.068
17 35 25 21 M4 4 63 7700 3.5 09/0
18 35 25 21 M4 4 68 7700 3.5 0.093
19 35 25 21 M4 4 72 7700 3.5 0.098
20 38 26 21 M5 4 126 12600 6.6 0.12
22 40 26 21 M5 4 135 12600 6.6 0.13
24 47 32 26 M6 4 207 17900 11.8 0.2
25 47 32 26 M6 4 216 17900 11.8 0.22
28 50 32 26 M6 6 365 26120 11.8 0.24
30 55 32 26 M6 6 387 26120 11.8 0.26
32 55 32 26 M6 6 421 26120 11.8 0.27
35 60 37 31 M6 8 633 34990 11.8 0.37
38 65 37 31 M6 8 667 34990 11.8 0.41
40 65 37 31 M6 8 696 34990 11.8 0.42
42 75 44 36 M8 6 1011 48000 28.6 0.63
45 75 44 36 M8 6 1095 48000 28.6 0.7
48 80 44 36 M8 8 1560 64270 28.6 0.71
50 80 44 36 M8 8 1610 64270 28.6 0.73
