خانه محصولاتمونتاژ قفل بدون کلیدفولاد اتصالی آستین نیروی محوری 38 کیلو نیوتن 38 میلی متری بدون کلید

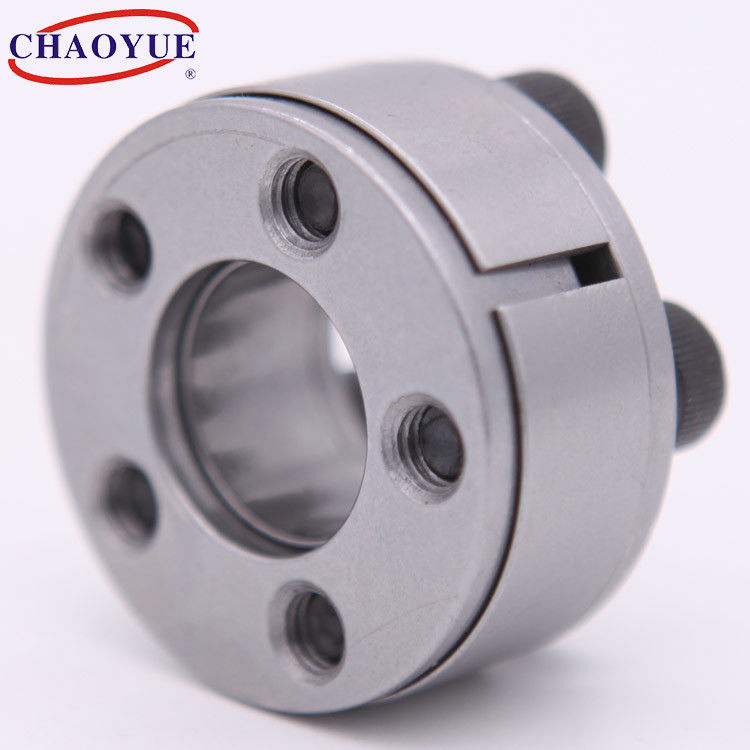

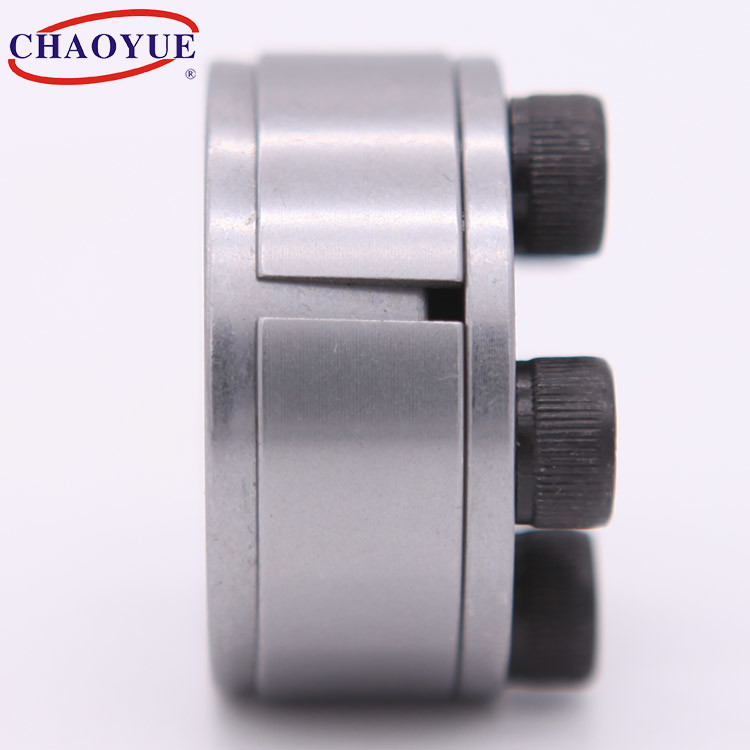

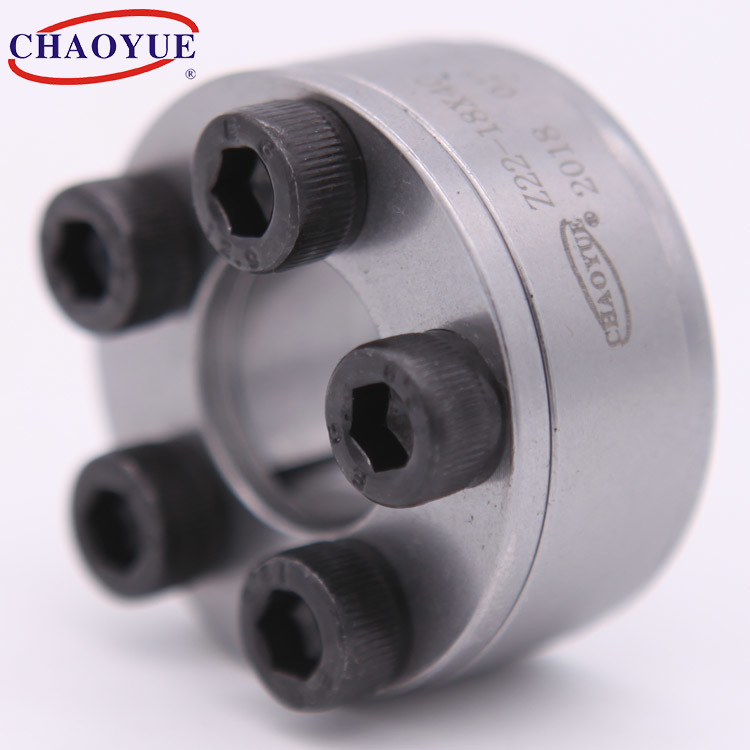

Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel
Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel

فولاد اتصالی آستین نیروی محوری 38 کیلو نیوتن 38 میلی متری بدون کلید

جزئیات محصول:
محل منبع: شانشی ، چین
نام تجاری: CHAOYUE
شماره مدل: Z22
پرداخت:
مقدار حداقل تعداد سفارش: 10 عدد
قیمت: USD 8.00 - 40.00 / pc
جزئیات بسته بندی: جعبه کارتن یا کیف چوبی به اندازه محصولات بستگی دارد
زمان تحویل: 1 - 3 هفته
شرایط پرداخت: T / T
قابلیت ارائه: 1000 قطعه در هر ماه
اکنون تماس بگیرید

اطلاعات تکمیلی
قطر داخلی: 18 - 90 میلی متر قطر خارجی: 40 - 125 میلی متر
ضخامت: 18 - 35 میلی متر گشتاور: 0.2 - 6.9 کیلو نیوتن متر
پیچ: M6 - M10 وزن: 0.16 - 1.25 کیلوگرم
برجسته کردن:

اتصال انبساط آستین ID 36 میلی متر

,

اتصال انبساط آستین Axial Force 38kN

,

یقه گیره رزوه ای نیروی محوری 38kN

توضیحات محصول

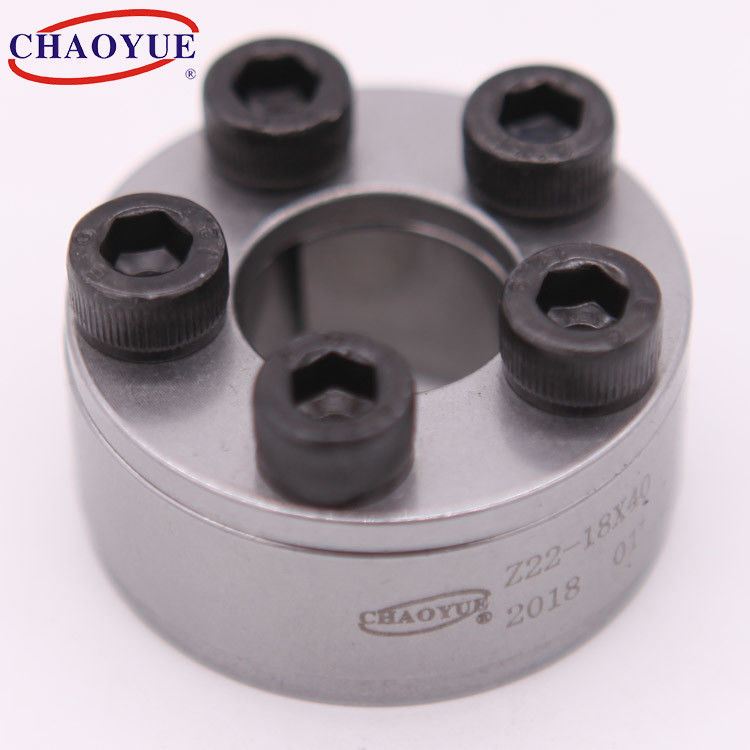

مجموعه قفل اتصال شفت بی کلید Z22



فولاد اتصالی آستین نیروی محوری 38 کیلو نیوتن 38 میلی متری بدون کلید 0





نمونه نصب



فولاد اتصالی آستین نیروی محوری 38 کیلو نیوتن 38 میلی متری بدون کلید 1





ابعاد اساسی [میلی متر] پیچ بارگذاری شده فشار بر شفت
[N / میلی متر2]		 گشتاور پیچ محکم
[Nm]		 وزن
[کیلوگرم]
د د ل ل1 ل2 د1 n نیروی محوری
[kN]		 گشتاور
[kN · متر]
18 40 24 18 15 M6 5 22 0.2 260 14 0.16
19 41 24 18 15 M6 5 22 0.21 255 14 0.18
20 42 24 18 15 M6 6 26 0.26 280 14 0.19
22 44 24 18 15 M6 6 26 29/0 260 14 0.19
24 46 24 18 15 M6 6 26 0.31 230 14 0.2
25 47 24 18 15 M6 6 26 0.33 270 14 0.2
28 50 24 18 15 M6 8 35 0.49 250 14 0.24
30 52 24 18 15 M6 8 35 0.52 230 14 0.24
32 54 24 18 15 M6 8 35 0.56 200 14 0.25
35 57 28 22 18 M6 9 38 0.68 190 14 0.26
36 59 28 22 18 M6 9 38 0.7 200 14 0.26
38 60 28 22 18 M6 10 43 0.83 190 14 0.27
40 62 28 22 18 M6 10 43 0.87 225 14 0.27
42 70 36 28 24 M8 8 64 1.36 210 35 0.38
45 73 36 28 24 M8 8 64 1.45 195 35 0.45
48 76 36 28 24 M8 8 64 1.55 190 35 0.46
50 78 36 28 24 M8 8 64 1.61 195 35 0.48
55 83 36 28 24 M8 9 72 2 190 35 0.49
56 84 36 28 24 M8 9 72 2.03 195 35 0.5
60 88 36 28 24 M8 10 80 2.42 190 35 0.55
63 91 36 28 24 M8 10 80 2.54 190 35 0.56
65 93 36 28 24 M8 10 80 2.62 180 35 0.58
70 105 45 35 31 M10 9 114 4 200 70 1.01
75 110 45 35 31 M10 10 128 4.8 205 70 1.06
80 115 45 35 31 M10 10 128 5.1 190 70 1.12
85 120 45 35 31 M10 10 128 5.45 180 70 1.19
90 125 45 35 31 M10 10 153 6.9 205 70 1.25
