خانه محصولاتمونتاژ قفل بدون کلیدمونتاژ قفل بدون کلید OD 30mm 600N.M کوپلینگ شافت بست Z1

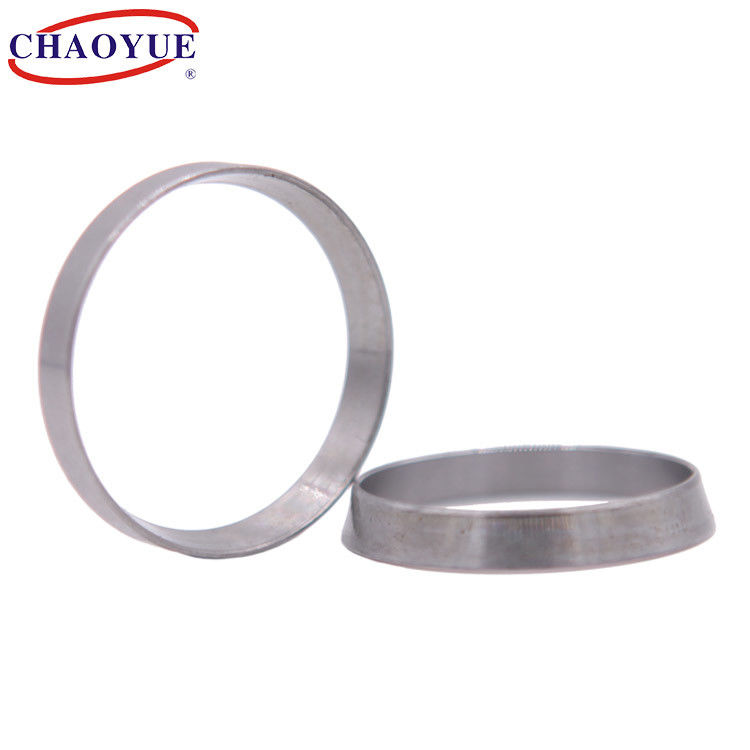

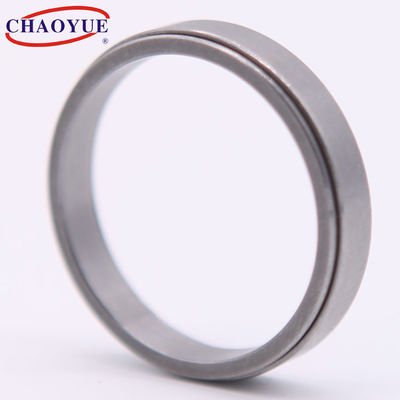

OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1
OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1 OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1 OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1 OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1

مونتاژ قفل بدون کلید OD 30mm 600N.M کوپلینگ شافت بست Z1

جزئیات محصول:
محل منبع: شانشی ، چین
نام تجاری: CHAOYUE
شماره مدل: Z1
پرداخت:
مقدار حداقل تعداد سفارش: 10 عدد
قیمت: USD 2.00 - 360.00 / pc
جزئیات بسته بندی: جعبه کارتن یا کیف چوبی به اندازه محصولات بستگی دارد
زمان تحویل: 1 - 3 هفته
شرایط پرداخت: T / T
قابلیت ارائه: 5000 عدد در ماه
اکنون تماس بگیرید

اطلاعات تکمیلی
قطر داخلی: 10 - 500 میلی متر قطر خارجی: 13 - 540 میلی متر
گشتاور: 0.007 - 278 کیلو نیوتن متر وزن: 0.01 - 16.5 کیلوگرم
برجسته کردن:

مونتاژ قفل بدون کلید OD 30 میلی متر

,

مونتاژ قفل بدون کلید 600N.M

,

اتصال شفت بستن 600N.M

توضیحات محصول

Z1 بستن انتقال قدرت Ringfeder



مونتاژ قفل بدون کلید OD 30mm 600N.M کوپلینگ شافت بست Z1 0





نمونه نصب



مونتاژ قفل بدون کلید OD 30mm 600N.M کوپلینگ شافت بست Z1 1





ابعاد اساسی [میلی متر] بارگذاری شده وزن
[کیلوگرم]
د د ل من نیروی محوری
[kN]		 توروقه
[kN.m]
10 13 4.5 3.7 1.4 0.007 0.01
12 15 4.5 3.7 1.6 0.0098 0.01
13 16 4.5 3.7 1.8 0.011 0.01
14 18 6.3 5.3 2.8 0.019 0.01
15 19 6.3 5.3 3 0.022 0.01
16 20 6.3 5.3 3.2 0.025 0.01
17 21 6.3 5.3 3.4 0.028 0.01
18 22 6.3 5.3 3.6 0.032 0.01
19 24 6.3 5.3 3.8 0.035 0.01
20 25 6.3 5.3 4 0.04 0.01
22 26 6.3 5.3 4.5 0.05 0.01
25 30 6.3 5.3 5 06/0 0.01
28 32 6.3 5.3 5.6 0.08 0.01
30 35 6.3 5.3 6 09/0 0.01
32 36 6.3 5.3 6.4 0.1 0.01
35 40 7 6.0 8.2 0.15 0.02
40 45 8 6.6 9.9 0.2 0.02
45 52 10 8.6 14.6 0.33 0.04
50 57 10 8.6 16.2 0.4 0.05
55 62 10 8.6 17.8 0.49 0.05
60 68 12 10.4 23.5 0.7 0.07
65 73 12 10.4 25.6 0.83 0.08
70 79 14 12.2 32 1.12 0.11
75 84 14 12.2 34.4 29/1 0.12
80 91 17 15.0 45 1.81 0.19
85 96 17 15.0 48 2.04 0.2
90 101 17 15.0 51 29/2 0.22
95 106 17 15.0 54 2.55 0.23
100 114 21 18.7 70 3.5 0.38
105 119 21 18.7 73.2 3.82 0.4
110 124 21 18.7 77 4.25 0.41
120 134 21 18.7 84 5.05 0.45
125 139 21 18.7 92 5.75 0.62
130 148 28 25.3 124 8.05 0.85
140 158 28 25.3 134 9.35 0.91
150 168 28 25.3 143 10.7 0.97
160 178 28 25.3 152 12.2 1.02
170 191 33 30.0 192 16.3 1.5
180 201 33 30.0 204 18.3 1.58
190 211 33 30.0 214 20.4 68/1
200 224 38 8/34 262 26.2 2.32
210 234 38 8/34 275 28.9 2.45
220 244 38 8/34 288 37.7 2.49
240 267 42 39.5 358 43 3.52
250 280 48 44.0 415 52 4.68
260 290 48 44.0 435 56.5 4.82
280 313 53 49.0 520 72.5 27/6
300 333 53 49.0 555 83 6.47
320 360 65 59.0 710 114 10.9
340 380 65 59.0 755 128.5 11.5
360 400 65 59.0 800 144 12.2
380 420 65 59.0 845 160.5 12.8
400 440 65 59.0 890 178 13.5
420 460 65 59.0 935 196 14.1
450 490 65 59.0 998 224.5 15.2
480 520 65 59.0 1070 256 16
500 540 65 59.0 1110 278 16.5
