خانه محصولاتمونتاژ قفل بدون کلید150 میلی متر سوراخ اندازه 37 میلی متر طول اتصال شفت بدون کلید برای اتصال شافت
150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection
150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection 150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection 150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection

150 میلی متر سوراخ اندازه 37 میلی متر طول اتصال شفت بدون کلید برای اتصال شافت

جزئیات محصول:
محل منبع: شانشی ، چین
نام تجاری: CHAOYUE
شماره مدل: Z3
پرداخت:
مقدار حداقل تعداد سفارش: 1 کامپیوتر
قیمت: USD 1.00 - 50.00 / pc
جزئیات بسته بندی: جعبه کارتن یا کیف چوبی به اندازه محصولات بستگی دارد
زمان تحویل: 1 - 3 هفته
شرایط پرداخت: T / T
قابلیت ارائه: 1000 قطعه در هر ماه
اکنون تماس بگیرید

اطلاعات تکمیلی
اندازه مته: 20 - 150 میلی متر قطر خارجی: 47 - 200 میلی متر
ضخامت: 31 - 65 میلی متر وزن: 0.29 - 6.7 کیلوگرم
توروقه: 0.3 - 28.5 کیلو نیوتن متر کاربرد: ماشین آلات صنعت ، اتصال شافت
برجسته کردن:

کوپل شافت بدون کلید 150 میلی متر

,

کوپل شافت بدون کلید طول 37 میلی متر

,

قفل شافت مخروطی اندازه سوراخ 150 میلی متر

توضیحات محصول

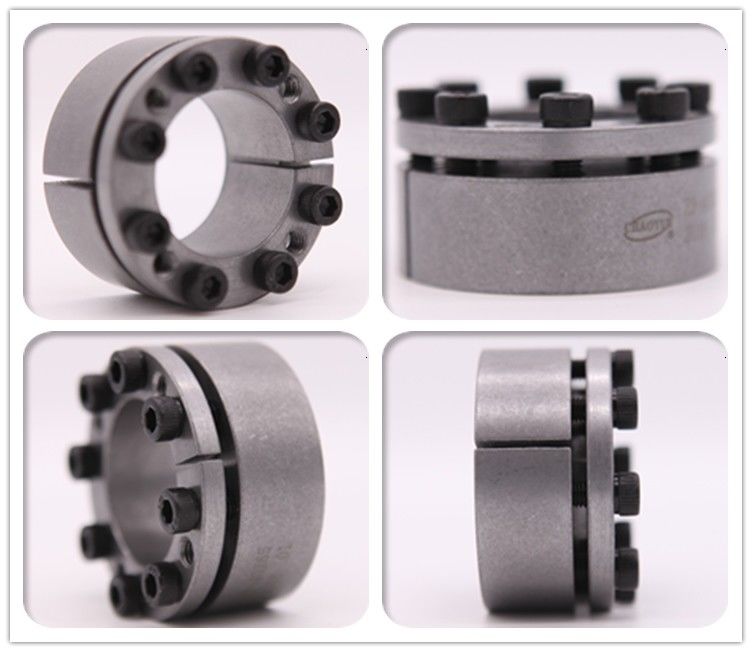

نمونه نصب

150 میلی متر سوراخ اندازه 37 میلی متر طول اتصال شفت بدون کلید برای اتصال شافت 0

ابعاد اساسی [میلی متر] پیچ بارگذاری شده فشار بر شفت
[N / میلی متر2]		 فشار بر روی هاب
[N / میلی متر2]		 گشتاور پیچ محکم
[Nm]		 وزن
[کیلوگرم]
د د ل ل1 ل2 د1 n نیروی محوری
[kN]		 توروقه
[kN.m]
20 47 37 31 22 M6 4 30 0.3 287 90 17 29/0
22 47 37 31 22 M6 4 30 0.33 260 90 17 0.27
25 50 37 31 22 M6 5 35 0.44 287 106 17 0.3
28 55 37 31 22 M6 5 35 0.49 256 96 17 0.36
30 55 37 31 22 M6 5 35 0.53 239 96 17 0.34
35 60 37 31 22 M6 6 45 81/0 246 106 17 0.38
40 65 37 31 22 M6 6 45 0.94 215 98 17 0.41
45 75 46 38 25 M8 6 80 1.86 283 134 41 0.7
50 80 46 38 25 M8 6 80 2.07 255 128 41 0.76
55 85 46 38 25 M8 7 90 2.54 270 138 41 0.82
60 90 46 38 25 M8 7 90 2.77 247 130 41 0.88
65 95 46 38 25 M8 8 105 3.58 261 141 41 0.94
70 110 60 50 33 M10 7 140 5.1 244 128 83 2.1
75 115 60 50 33 M10 7 140 5.46 228 119 83 2.2
80 120 60 50 33 M10 7 140 85/5 214 112 83 2.3
85 125 60 50 33 M10 8 175 7.45 230 129 83 2.4
90 130 60 50 33 M10 8 175 7.9 217 124 83 2.6
95 135 60 50 33 M10 10 205 9.9 257 149 83 2.7
100 145 68 58 41 M10 10 220 11 192 114 83 3.7
105 150 68 58 41 M10 10 220 11.55 210 114 83 3.9
110 155 68 58 41 M10 10 220 12.1 175 107 83 4
120 165 68 58 41 M10 12 260 15.7 192 120 83 4.3
125 170 68 58 41 M12 10 320 5/17 189 120 145 4.8
130 180 68 58 41 M12 10 320 20.7 188 120 145 5.9
140 190 68 58 41 M12 10 320 22.5 175 114 145 6.3
150 200 77 65 45 M12 12 380 28.5 196 130 145 6.7
