خانه محصولاتکلاچ غلتکی یک طرفهضخامت کلاچ یاطاقان غلتکی 108mm OD 320mm GC-B برای بسته بندی ماشین آلات
Thickness 108mm OD 320mm Roller Bearing Clutch GC-B For Packaging Machines
Thickness 108mm OD 320mm Roller Bearing Clutch GC-B For Packaging Machines Thickness 108mm OD 320mm Roller Bearing Clutch GC-B For Packaging Machines Thickness 108mm OD 320mm Roller Bearing Clutch GC-B For Packaging Machines

ضخامت کلاچ یاطاقان غلتکی 108mm OD 320mm GC-B برای بسته بندی ماشین آلات

جزئیات محصول:
محل منبع: شانشی ، چین
نام تجاری: CHAOYUE
شماره مدل: GC-B
پرداخت:
مقدار حداقل تعداد سفارش: 1 کامپیوتر
قیمت: USD 25.00 - 360.00 / pc
جزئیات بسته بندی: جعبه کارتن یا کیف چوبی به اندازه محصولات بستگی دارد
زمان تحویل: 1 - 3 هفته
شرایط پرداخت: T / T
قابلیت ارائه: 500 قطعه در هر ماه
اکنون تماس بگیرید

اطلاعات تکمیلی
نام محصول: یاتاقان کلاچ غلتکی یک طرفه GC-B 0.07 - 42.0 KG ASNU برای چاپ ماشین آلات بسته بندی قطر خارجی: 35 - 320 میلی متر
ضخامت: 13 - 108 میلی متر گشتاور: 8.3 - 17040 نیوتن متر
وزن: 0.07 - 42.0 کیلوگرم
برجسته کردن:

کلاچ یاطاقان غلتکی OD 320 میلی متر

,

کلاچ یاطاقان غلتکی ضخامت 108 میلی متر

,

یاطاقان غلتکی نوار نقاله OD 320 میلی متر

توضیحات محصول

GC-B0.07 - 42.0 KG ASNU یاتاقان کلاچ غلتکی یک طرفه برای چاپ ماشین آلات بسته بندی



هنگام کار کلاچ یک طرفه نوع غلتکی ، بیشترین فشار تماس در غلتک تماس و حلقه های داخلی و خارجی رخ می دهد.به طور دقیق ، از آنجا که نیروی بایاس در هر دو طرف غلتک برابر است ، و حلقه داخلی و سطح محدب آن کوچکتر از منطقه تماس با منطقه تماس با سطح مقعر حلقه خارجی است ، به طوری که حداکثر تنش تماس رخ می دهد روی سطح تماس غلتک و حلقه داخلی.در اینجا ، بیشتر مستعد ابتلا به خستگی در سطح ، به طور معمول به صورت شکست جوش سوراخ کردن.ساخت کلاچ یک طرفه و غلتک داخلی ، حلقه بیرونی یک ماده فلزی ، نوعاً همان ماده یاطاقان غلتکی.
از زمان کار کلاچ یک طرفه ، غلتک ها همیشه تحت نیروی گریز از مرکز قرار می گیرند ، بنابراین همیشه سعی می شود از محیط نقطه تماس خارج شود.بنابراین ، غلتک ها باید توسط یک فنر به شیار باز شونده انتهای کوچک فشار داده شوند تا چنین جابجایی متوقف شود ، به همین دلیل باید دلایل نیروی بایاس بودن فنر مورد نیاز باشد.

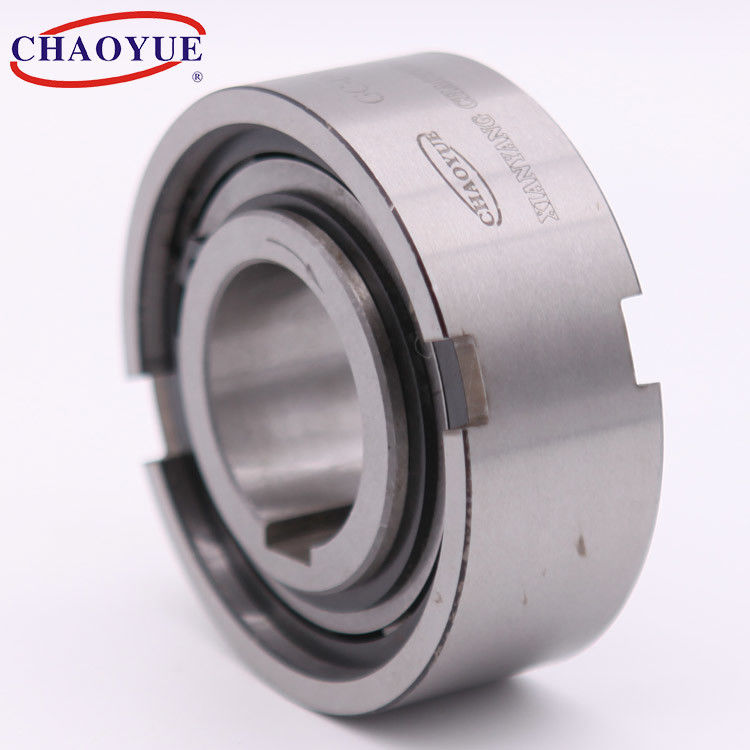

ضخامت کلاچ یاطاقان غلتکی 108mm OD 320mm GC-B برای بسته بندی ماشین آلات 0





نمونه نصب

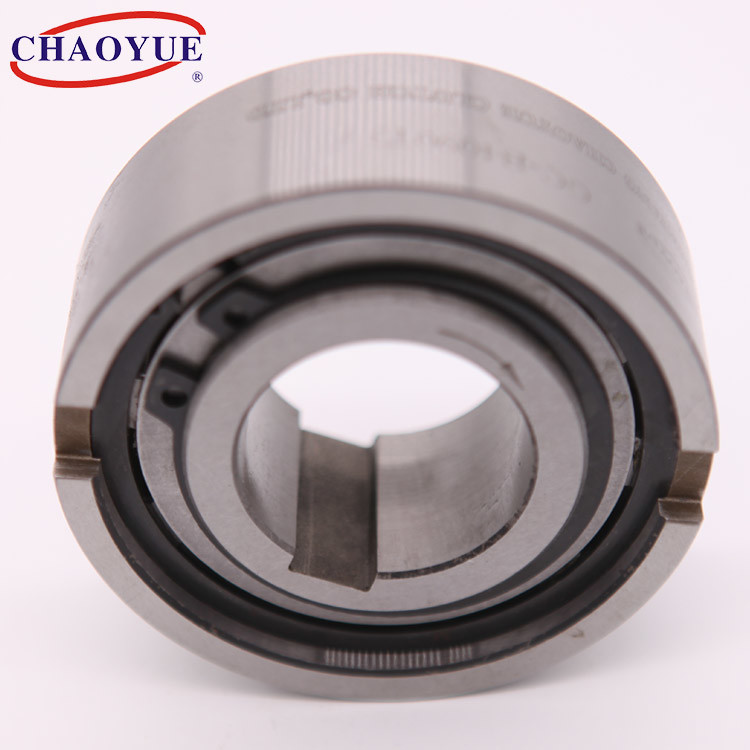

ضخامت کلاچ یاطاقان غلتکی 108mm OD 320mm GC-B برای بسته بندی ماشین آلات 1

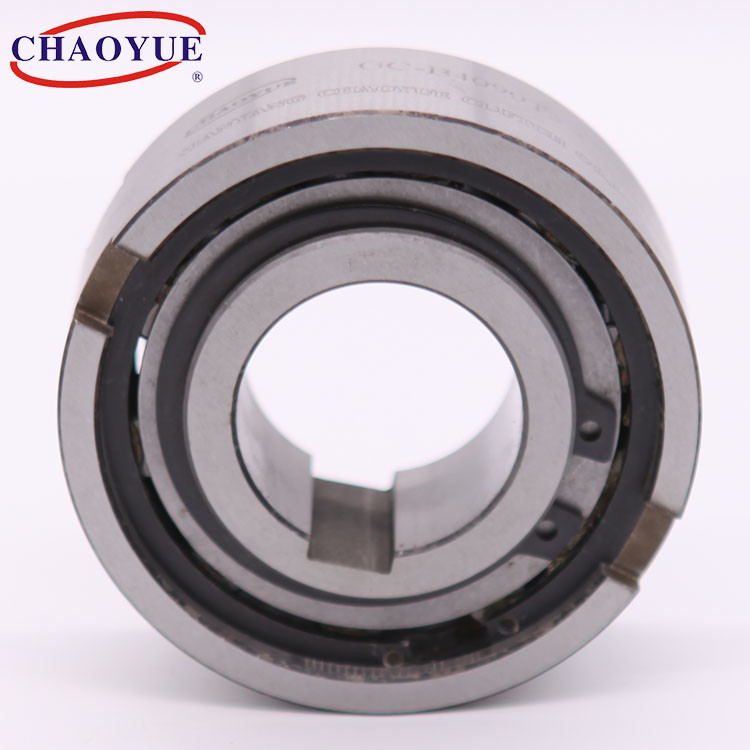

ضخامت کلاچ یاطاقان غلتکی 108mm OD 320mm GC-B برای بسته بندی ماشین آلات 2

تایپ کنید گشتاور اسمی [Nm] بیش از حد محدود کردن سرعت [دور در دقیقه] ابعاد در کوتور [میلی متر] وزن
نژاد داخلی نژاد بیرونی d [h7] D [h7] ل بw xtw بn xtn
GC-B835 8.3 1650 2500 8 35 13 4 1.4 1.4 2 1.0 1.0 0.07
GC-B1235 8.3 1650 2500 12 35 13 4 1.4 1.4 4 1. 1.8 06/0
GC-B1237 8.5 1600 2500 12 37 20 3 6 6 4 1. 1.8 0.07
GC-B1542 22 1200 1800 15 42 18 5 1. 1.8 5 2. 2.3 0.11
GC-B1747 35 1150 1700 17 47 19 5 2. 2.3 5 2. 2.3 0.15
GC-B2052 26 1050 1550 20 52 21 6 2. 2.3 6 2. 2.8 0.19
GC-B2060 90 850 1300 20 60 20 6 2. 2.3 3.0 6 6 0.08
GC-B2062 100 850 1300 20 62 36 8 3.5 3.5 6 2. 2.8 0.59
GC-B2562 90 850 1300 25 62 24 8 2. 2.8 8 3. 3.3 0.38
GC-B3072 184 700 1100 30 72 27 10 2.5 2.5 10 3. 3.3 0.54
GC-B3580 270 600 950 35 80 31 12 x 3.5 12 3. 3.3 0.74
GC-B4090 387 550 850 40 90 33 12 4. 4.1 14 3. 3.8 0.92
GC-B4393 400 550 850 43 93 36 14 4.5 4.5 10 3.0 3.0 1
GC-B45100 558 500 800 45 100 36 14 4. 4.6 14 3. 3.8 31/1
GC-B50110 720 425 675 50 110 40 14 5. 5.6 4.4 18 18 1.74
GC-B60130 1315 375 525 60 130 46 18 5. 5.6 4.9 20 20 2.77
GC-B60170 2500 275 425 60 170 90 20 5 7.5 4.4 18 18 6.5
GC-B65170 2500 275 425 65 170 90 20 5 7.5 4.4 18 18 6.3
GC-B70150 1656 300 475 70 150 51 20 20 6.9 4.9 20 20 4.16
GC-B80170 2096 275 425 80 170 58 20 5 7.5 22 x 5.4 7.01
GC-B90190 3468 250 375 90 190 64 20 8 8.0 25 x 5.4 8.2
GC-B100215 5400 225 340 100 215 73 24 24 8.5 28 6. 6.4 12.6
GC-B120260 5932 185 275 120 260 86 28 10 10 32 7. 7.4 23
GC-B150320 17040 150 230 150 320 108 32 * 12 36 36 8.4 42
