جزئیات محصول:
|
|
محل منبع: | شانشی ، چین |
---|---|
نام تجاری: | CHAOYUE |
شماره مدل: | GC-C |
پرداخت:
|
|
مقدار حداقل تعداد سفارش: | 10 عدد |
قیمت: | USD 25.00 - 65.00 / pc |
جزئیات بسته بندی: | جعبه کارتن یا کیف چوبی به اندازه محصولات بستگی دارد |
زمان تحویل: | 1 - 3 هفته |
شرایط پرداخت: | T / T |
قابلیت ارائه: | 1000 قطعه در هر ماه |
اطلاعات تکمیلی |
|||
قطر داخلی: | 10 -12 میلی متر | قطر خارجی: | 30 - 140 میلی متر |
---|---|---|---|
ضخامت: | 9 - 26 میلی متر | گشتاور: | 4.6 - 722 نیوتن متر |
وزن: | 0.03 - 1.41 کیلوگرم | ||
برجسته کردن: | یاطاقان غلتکی استوانه ای 20N.m,غلتک استوانه ای OM 47mm,یاطاقان سوزنی کلاچ 20N.m |
توضیحات محصول

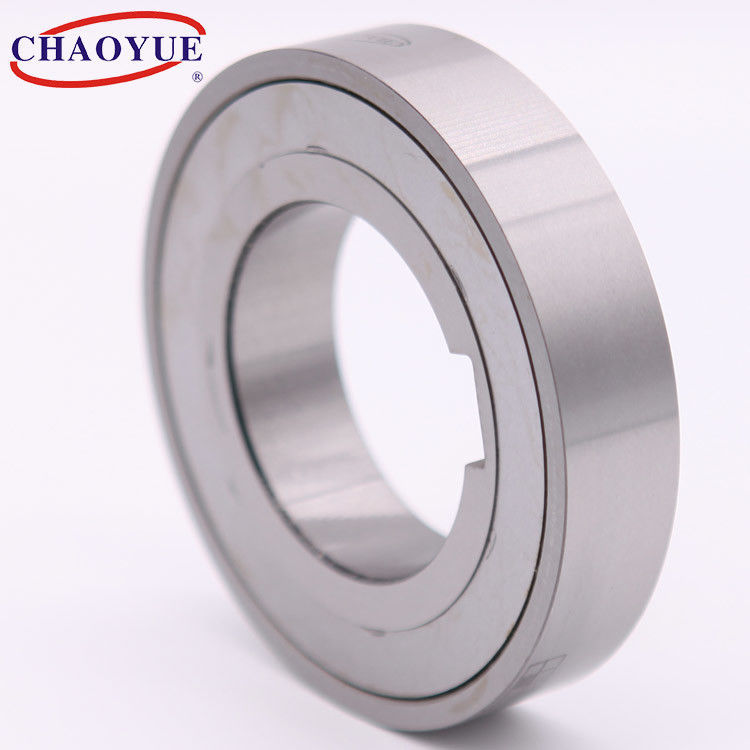

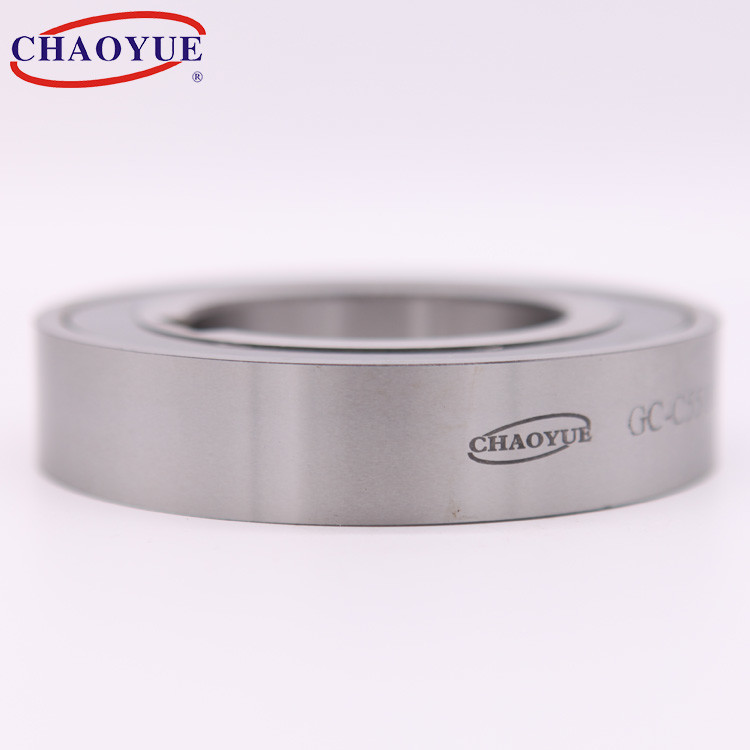

GC-C AS غلتک یک طرفه کلاچ یاتاقان آزاد چرخ برای دستگاه بسته بندی
Type GC-C از نوع چرخدار آزاد و بدون تحمل است.قطر خارجی اسمی همان بلبرینگ های سری 62 است.برای پشتیبانی از بارهای محوری و شعاعی به یاتاقان ها نیاز است.گریس ها به صورت روانکاری تحویل داده می شوند.
ترتیب استاندارد نصب این نوع در کنار تحمل سری 62 در همان تحمل های مکانی است.مسابقه داخلی به شافت کلید خورده است.مسابقه بیرونی دارای یک تحمل مثبت n6 برای ایجاد یک فشار مطبوعات در محفظه H7 است ، اما محفظه باید به اندازه کافی قوی باشد.
این سری به طور گسترده در سیستم های بسته بندی ، چاپ ، کاغذ سازی ، بافندگی ، مواد شیمیایی ، پزشکی ، مواد غذایی و غیره استفاده می شود.
نمونه نصب
تایپ کنید | گشتاور اسمی [Nm] | بیش از حد محدود کردن سرعت [دور در دقیقه] | ابعاد در کوتور [میلی متر] | وزن [کیلوگرم] |
||||
نژاد داخلی | نژاد بیرونی | D [n6] | ل | d [H7] | بn xtn | |||
GC-C1030 | 4.6 | 1750 | 2600 | 30 | 9 | 10 | 3 1.4 1.4 | 0.03 |
GC-C1232 | 8.5 | 1600 | 2400 | 32 | 10 | 12 | 4 1. 1.8 | 0.04 |
GC-C1535 | 9.3 | 1400 | 2150 | 35 | 11 | 15 | 3 1.4 1.4 | 0.05 |
GC-C1542 | 11 | 1200 | 1750 | 42 | 11 | 15 | 3 1.4 1.4 | 0.11 |
GC-C1545 | 27 | 1200 | 1750 | 45 | 15 | 15 | 3 1.4 1.4 | 0.12 |
GC-C2047 | 22 | 1100 | 1650 | 47 | 14 | 20 | 6 2. 2.8 | 0.12 |
GC-C2547 | 20 | 1100 | 1650 | 47 | 25 | 25 | 6 2. 2.8 | 0.12 |
GC-C2552 | 38 | 950 | 1450 | 52 | 15 | 25 | 8 3. 3.3 | 0.14 |
GC-C2562 | 60 | 800 | 1200 | 62 | 17 | 25 | 8 3. 3.3 | 0.17 |
GC-C3062 | 61 | 800 | 1200 | 62 | 16 | 30 | 8 3. 3.3 | 0.22 |
GC-C3572 | 97 | 650 | 1000 | 72 | 17 | 35 | 10 3. 3.3 | 0.31 |
GC-C4080 | 126 | 600 | 900 | 80 | 18 | 40 | 10 3. 3.3 | 0.39 |
GC-C4585 | 148 | 500 | 800 | 85 | 19 | 45 | 8 2. 2.8 | 0.44 |
GC-C5090 | 153 | 475 | 750 | 90 | 20 | 50 | 8 2. 2.8 | 0.49 |
GC-C55100 | 209 | 400 | 650 | 100 | 21 | 55 | 16 4. 4.3 | 0.66 |
GC-C60110 | 346 | 350 | 550 | 110 | 22 | 60 | 4.4 18 18 | 81/0 |
GC-C80140 | 722 | 300 | 450 | 140 | 26 | 80 | 22 x 5.4 | 41/1 |
