خانه محصولاتSprag Overchunning Clutch3840N.M 140 mm ضخامت Sprag بیش از حد کلاچ گشتاور بالا

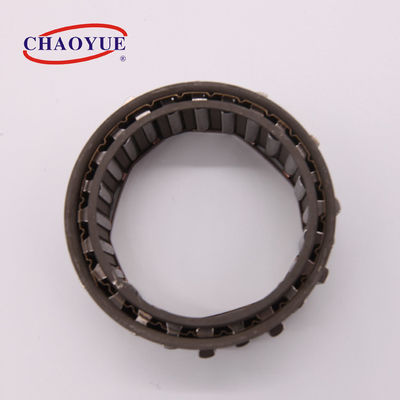

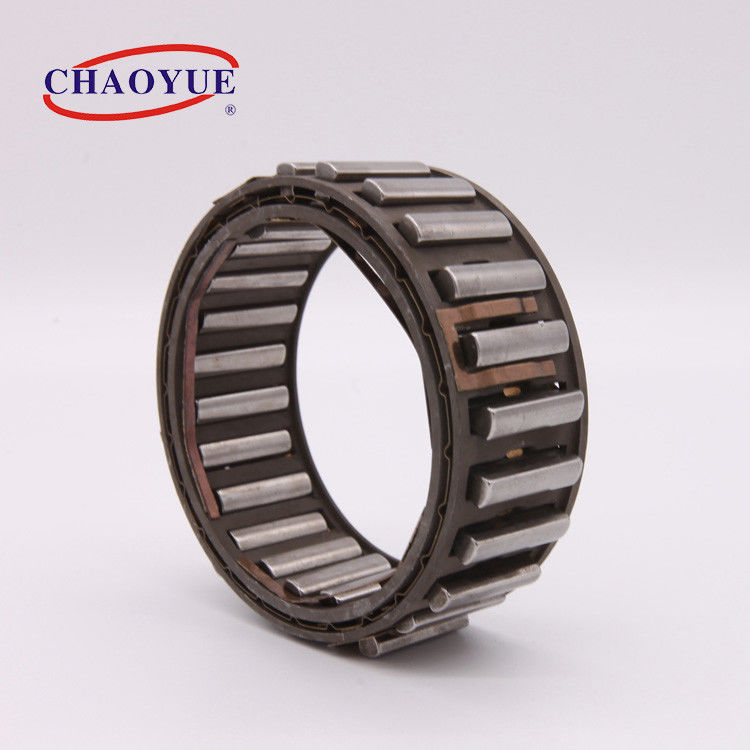

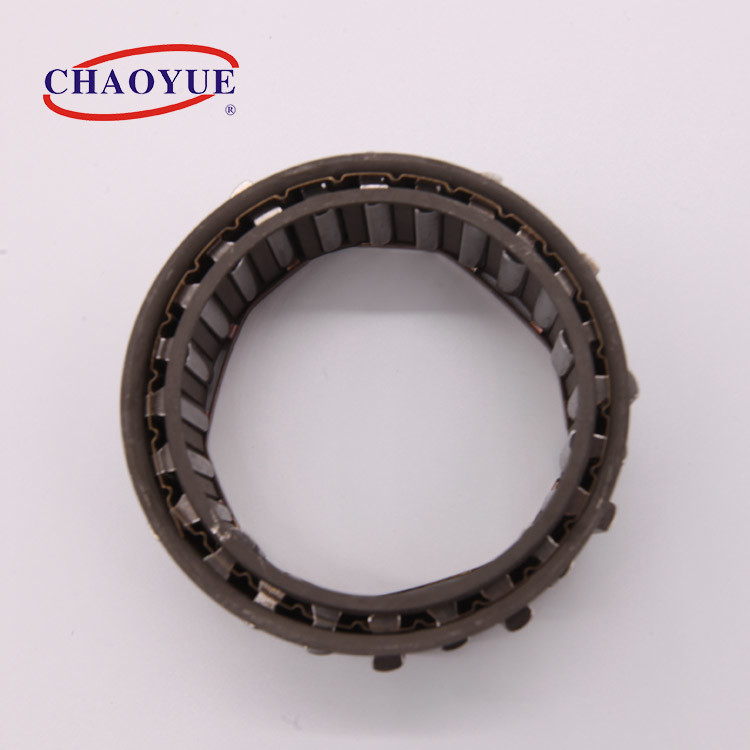

3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque
3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque 3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque

3840N.M 140 mm ضخامت Sprag بیش از حد کلاچ گشتاور بالا

جزئیات محصول:
محل منبع: شانشی ، چین
نام تجاری: CHAOYUE
شماره مدل: CK-X
پرداخت:
مقدار حداقل تعداد سفارش: 50 عدد
قیمت: USD 15.00 - 260.00 / pc
جزئیات بسته بندی: جعبه کارتن یا کیف چوبی به اندازه محصولات بستگی دارد
زمان تحویل: 1 - 3 هفته
شرایط پرداخت: T / T
قابلیت ارائه: 5000 عدد در ماه
اکنون تماس بگیرید

اطلاعات تکمیلی
قطر داخلی: 22.22 - 123.34 میلی متر قطر خارجی: 38.88 - 140.00 میلی متر
گشتاور: 50 - 3840 نیوتن متر ضخامت: 10 - 25.4 میلی متر
وزن: 0.030 - 0.400 کیلوگرم
برجسته کردن:

کلاچ Sprag Overrunning 3840 N.m

,

کلاچ Sprag Overrunning 140mm ضخامت

,

سیستم کلاچ یک طرفه 3840 N.m

توضیحات محصول

آزاد چرخ یک طرفه CK-X Sprag Sprag Overchunning Clutch یاتاقان



Type CK-X یک نوع گسیل است که از گوه ، نگهدارنده داخل و خارج ، فنر موج دار و جز d میرایی تشکیل شده است.در مقایسه با نوع دیگر کلاچ ، گشتاور گشتاور برای حداقل نیاز به فضای بالاتر ، از نظر کیفیت عالی و قابل تشدید در قیمت است.



این باید در طرحی نصب شود که از نژادها ، پشتیبانی از بارهای محوری و شعاعی ، روانکاری و آب بندی پشتیبانی می کند.مسابقات داخلی و خارجی هر دو باید حداقل "e" ساده داشته باشند.متناوباً ، مسابقات را می توان در صورت شافت های فولادی یا محفظه های سخت شده ، طبق مشخصات زیر انجام داد.سختی کافی قسمت نهایی باید HRC 60 تا 62 باشد ، برای عمق حداقل 1.2 میلی متر.سختی هسته HRC35 تا 45 باشد. زبری سطح از 0.8 میکرومتر فراتر نرود.حداکثر مخروطی بین مسابقات: 0.007 میلی متر برای عرض 25 میلی متر.



این سری به طور گسترده ای در سیستم ماشین آلات بسته بندی ، نوار نقاله ، میزبانی ، چاپ ، کاغذ سازی ، دستگاه راه راه ، غذا و غیره استفاده می شود.





نمونه نصب



3840N.M 140 mm ضخامت Sprag بیش از حد کلاچ گشتاور بالا 0

3840N.M 140 mm ضخامت Sprag بیش از حد کلاچ گشتاور بالا 1



تایپ کنید گشتاور اسمی [Nm] بیش از حد محدود کردن سرعت [دور در دقیقه] ابعاد در کوتور [میلی متر] وزن
نژاد داخلی نژاد بیرونی د
+0.008
-0.005		 د
+0.013
-0		 ه د1 د1
CK-X2238 x 10.0 50 4300 2150 22.22 38.88 10.0 50 17 0.030
CK-X2744 x 13.5 95 3450 1700 27.76 44.42 13.5 58 21 0.055
CK-X3047 x 13.5 99 3150 1550 30.34 47.00 13.5 62 23 0.060
CK-X3148 x 13.5 127 3000 1500 31.75 48.41 13.5 63 24 0.060
CK-X3854 x 16.0 220 2500 1250 09/38 54.75 16.0 71 29 0.085
CK-X4157 x 13.5 179 2300 1150 41.27 93/57 13.5 75 32 0.090
CK-X4461 x 16.0 290 2150 1050 44.45 61.11 16.0 79 34 0.095
CK-X4966 x 13.5 245 1900 950 49.72 66.38 13.5 86 38 0.100
CK-X5471 x 13.5 336 1750 850 54.76 71.42 13.5 92 42 0.110
CK-X5471 x 16.0 420 1750 850 54.76 71.42 16.0 92 42 0.130
CK-X5471 x 21.0 615 1750 850 54.76 71.42 21.0 92 42 0.180
CK-X5471 x 25.4 792 1750 850 54.76 71.42 25.4 92 42 0.200
CK-X5774 x 16.0 483 1650 800 57.76 74.42 16.0 98 44 0.110
CK-X6380 x 21.0 645 1500 750 63.34 80.00 21.0 104 50 0.175
CK-X7288 x 13.5 540 1300 650 72.22 88.88 13.5 115 56 0.140
CK-X7288 x 16.0 1023 1300 650 72.22 88.88 16.0 115 56 0.185
CK-X7288 x 21.0 1023 1300 650 72.22 88.88 21.0 115 56 0.210
CK-X7996 x 25.4 1630 1200 600 79.70 96.36 25.4 124 61 0.280
CK-X83100 x 25.4 1645 1150 550 83.34 100.00 25.4 132 65 0.270
CK-X87103 x 16.0 1000 1100 500 30/57 103.96 16.0 134 67 0.165
CK-X103119 x 16.0 1290 900 450 103.23 119.89 16.0 155 80 0.205
CK-X123140 x 25.4 3840 750 400 123.34 140.00 25.4 184 96 0.400
