خانه محصولاتعناصر بستن شافتمشکی 1240 N.M M75 Bolt Climax بدون کلید برای قفل شافت

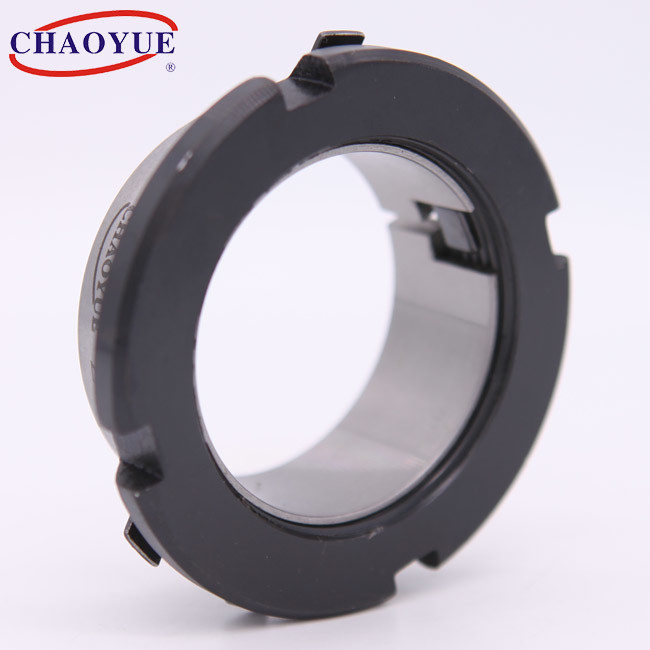

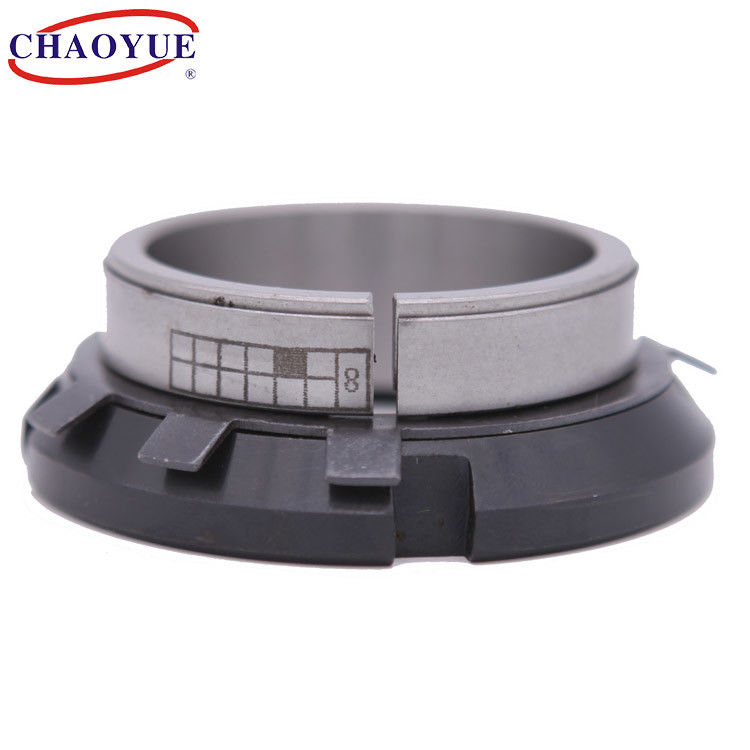

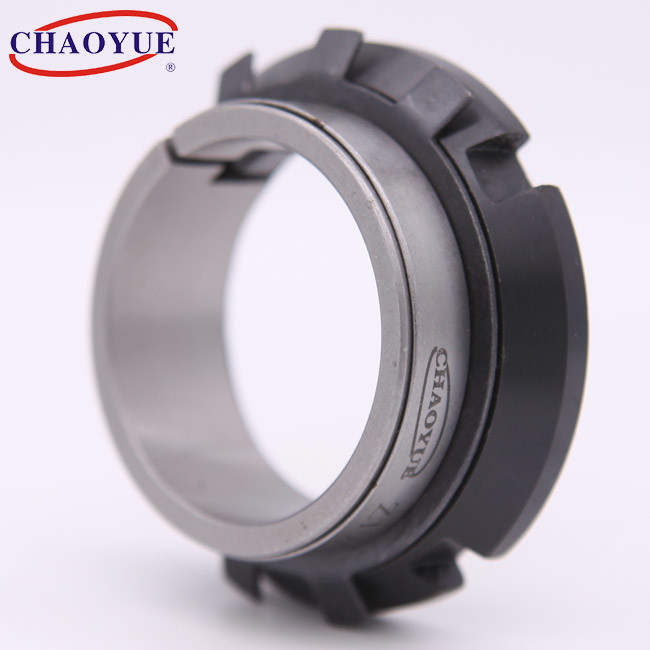

Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock
Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock

مشکی 1240 N.M M75 Bolt Climax بدون کلید برای قفل شافت

جزئیات محصول:
محل منبع: شانشی ، چین
نام تجاری: CHAOYUE
شماره مدل: Z19A
پرداخت:
مقدار حداقل تعداد سفارش: 10 عدد
قیمت: USD 5.00 - 20.00 / pc
جزئیات بسته بندی: جعبه کارتن یا کیف چوبی به اندازه محصولات بستگی دارد
زمان تحویل: 1 - 3 هفته
شرایط پرداخت: T / T
قابلیت ارائه: 1000 قطعه در هر ماه
اکنون تماس بگیرید

اطلاعات تکمیلی
قطر داخلی: 14 - 70 میلی متر قطر خارجی: 25 - 84 میلی متر
ضخامت: 16.5 - 31.5 میلی متر گشتاور: 38 - 1240 نیوتن متر
پیچ: M20 - M75 وزن: 0.05 - 0.42 کیلوگرم
برجسته کردن:

بوش بدون کلید 1240 نیوتن متر کلیمکس

,

بوش بدون کلید پیچ ​​و مهره M75

,

گیره یقه محور 1240 نیوتن متر

توضیحات محصول

Z19A بوش قفل کننده عناصر بست شفت بدون کلید



مشکی 1240 N.M M75 Bolt Climax بدون کلید برای قفل شافت 0





نمونه نصب



مشکی 1240 N.M M75 Bolt Climax بدون کلید برای قفل شافت 1



ابعاد اساسی [میلی متر] پیچ بارگذاری شده فشار بر شفت
[N / میلی متر2]		 فشار بر روی هاب
[N / میلی متر2]		 گشتاور پیچ محکم
[Nm]		 وزن
[کیلوگرم]
د د E ح ب د1 نیروی محوری
[kN]		 گشتاور
[N · m]
14 25 32 16.5 6.5 M20 x 1 5.1 38 200 110 95 0.05
15 25 32 16.5 6.5 M20 x 1 5.5 41 185 110 95 0.04
16 25 32 16.5 6.5 M20 x 1 5.45 43 174 110 95 0.04
17 26 32 16.5 6.5 M20 x 1 5.5 47 164 107 95 0.04
18 26 32 16.5 6.5 M20 x 1 5.4 49 155 107 95 0.04
18 30 38 16.5 6.5 M25 x 1.5 6.6 58 185 112 160 06/0
19 30 38 18 6.5 M25 x 1.5 6.6 62 176 112 160 06/0
20 30 38 18 6.5 M25 x 1.5 6.6 66 167 111 160 06/0
22 32 38 18 6.5 M25 x 1.5 6.6 73 152 105 160 06/0
24 35 45 18 6.5 M30 x 1.5 8.75 105 185 127 220 0.08
25 35 45 18 6.5 M30 x 1.5 8.8 110 178 127 220 0.07
28 36 45 18 6.5 M32 x 1.5 8.55 120 159 124 220 06/0
28 40 52 18 6.5 M35 x 1.5 10.6 149 188 141 340 09/0
30 40 52 5/19 7 M35 x 1.5 10.6 160 164 123 340 09/0
32 42 52 5/19 7 M36 x 1.5 10.6 170 154 117 340 09/0
35 45 58 21.5 8 M40 x 1.5 13.1 230 153 120 480 0.11
36 45 58 21.5 8 M40 x 1.5 13.3 240 149 120 480 0.1
38 48 58 21..5 8 M42 x 1.5 13.1 250 141 112 480 0.12
38 50 58 21.5 8 M42 x 1.5 13.1 250 141 112 480 0.14
40 50 65 24.5 10 M45 x 1.5 15.5 310 124 93 680 0.14
40 52 65 24.5 10 M45 x 1.5 15.5 310 120 93 680 0.17
42 55 65 25.5 10 M48 x 1.5 15.2 320 114 87 680 0.2
45 55 72 25.5 10 M50 x 1.5 17.7 400 122 96 870 0.16
45 57 72 25.5 10 M50 x 1.5 17.7 400 122 96 870 0.2
48 60 75 25.5 10 M55 x 2 20.8 500 135 105 970 0.21
50 60 75 25.5 10 M55 x 2 20.8 520 130 105 970 0.18
50 62 75 25.5 10 M55 x 2 20.8 520 130 105 970 0.22
55 65 80 27.5 12 M60 x 2 22 610 103 84 1100 0.21
55 68 80 27.5 12 M60 x 2 22 610 103 84 1100 0.28
56 68 80 27.5 12 M60 x 2 22 620 101 82 1100 0.26
60 70 85 30 12 M65 x 2 26.6 800 113 93 1300 0.24
60 73 85 30.5 12 M65 x 2 26.6 800 113 93 1300 0.33
63 79 92 30.5 14 M70 x 2 31.1 980 107 86 1600 0.43
65 79 92 30.5 14 M70 x 2 31 1010 104 86 1600 0.38
70 84 98 31.5 14 M75 x 2 35.4 1240 110 92 2000 0.42
