خانه محصولاتعناصر بستن شافتZ10 ضخامت 15 میلی متر شاخه پیچ M5 بستن عناصر گیره یقه شفت

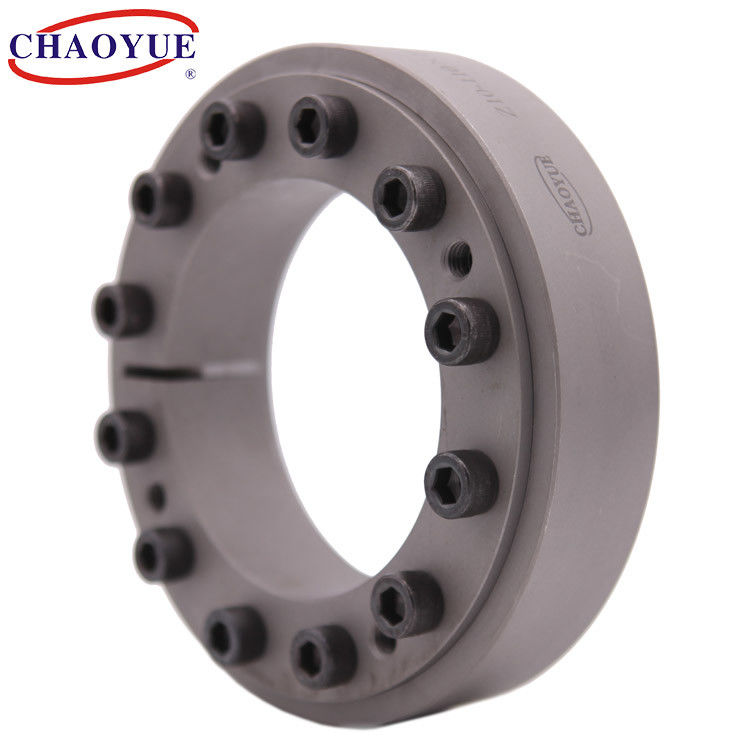

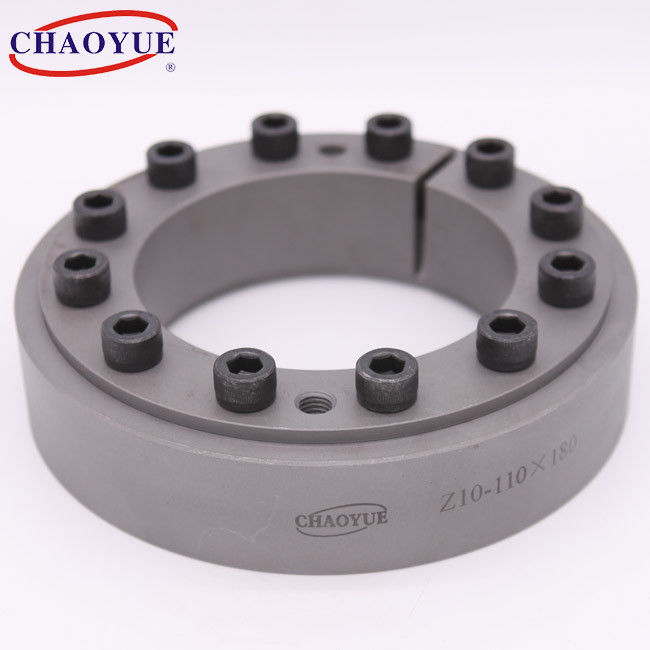

Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp
Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp

Z10 ضخامت 15 میلی متر شاخه پیچ M5 بستن عناصر گیره یقه شفت

جزئیات محصول:
محل منبع: شانشی ، چین
نام تجاری: CHAOYUE
شماره مدل: Z10
پرداخت:
مقدار حداقل تعداد سفارش: 10 عدد
قیمت: USD 5.00 - 30.00 / pc
جزئیات بسته بندی: جعبه کارتن یا کیف چوبی به اندازه محصولات بستگی دارد
زمان تحویل: 1 - 3 هفته
شرایط پرداخت: T / T
قابلیت ارائه: 1000 قطعه در هر ماه
اکنون تماس بگیرید

اطلاعات تکمیلی
قطر داخلی: 12 - 90 میلی متر قطر خارجی: 32 - 155 میلی متر
ضخامت: 11 - 38 میلی متر گشتاور: 0.038 - 7.2 کیلو نیوتن متر
پیچ: M5 - M8 وزن: 0.06 - 3.3 کیلوگرم
برجسته کردن:

عناصر بستن شافت ضخامت 15 میلی متر

,

عناصر بستن شافت پیچ M5

,

گیره یقه شافت ضخامت 15 میلی متر

توضیحات محصول

Z10 اندازه سوراخ 12 میلی متر تا 90 میلی متر استاندارد قفل شفت بدون کلید استاندارد



Z10 ضخامت 15 میلی متر شاخه پیچ M5 بستن عناصر گیره یقه شفت 0





نمونه نصب



Z10 ضخامت 15 میلی متر شاخه پیچ M5 بستن عناصر گیره یقه شفت 1





ابعاد اساسی [میلی متر] پیچ بارگذاری شده گشتاور پیچ محکم
[Nm]		 وزن
[کیلوگرم]
د د دw ل ح ه د1 نیروی محوری
[kN]		 توروقه
[kN.m]
12 32 10 9 11 1 M5 8 0.038 5 06/0
14 37 12 9 11 1 M5 9 0.052 5 0.08
16 41 14 12 15 1.5 M5 13 09/0 5 0.12
18 44 15 12 15 1.5 M5 10 0.08 5 0.12
18 44 16 12 15 1.5 M5 14 0.112 5 0.12
20 47 17 12 15 1.5 M5 16 0.14 5 0.15
20 47 18 12 15 1.5 M5 20 0.184 5 0.15
24 50 19 14 18 2 M5 17 0.16 5 0.2
24 50 20 14 18 2 M5 20 0.2 5 0.2
24 50 22 14 18 2 M5 25 0.28 5 0.3
30 60 24 16 20 2 M5 23 0.28 5 0.3
30 60 25 16 20 2 M5 25 0.32 5 0.3
30 60 26 16 20 2 M5 27 0.36 5 0.3
36 72 28 18 22 2 M6 37 0.55 12 0.4
36 72 30 18 22 2 M6 43 0.68 12 0.4
36 72 31 18 22 2 M6 46 0.74 12 0.4
44 80 34 20 24 2 M6 41 0.7 12 0.6
44 80 35 20 24 2 M6 44 0.77 12 0.6
44 80 36 20 24 2 M6 47 0.85 12 0.6
50 90 38 22 26 2.5 M6 55 1.1 12 0.8
50 90 40 22 26 2.5 M6 64 1.32 12 0.8
50 90 42 22 26 2.5 M6 72 1.54 12 0.8
55 100 42 23 29 3 M6 54 1.13 12 1.1
55 100 45 23 29 3 M6 66 1.5 12 1.1
55 100 48 23 29 3 M6 77 85/1 12 1.1
62 110 48 23 29 3 M6 69 1.6 12 1.3
62 110 50 23 29 3 M6 77 1.92 12 1.3
62 110 52 23 29 3 M6 84 2.17 12 1.3
68 115 50 23 29 3 M6 73 1.8 12 1.4
68 115 55 23 29 3 M6 90 2.44 12 1.4
68 115 60 23 29 3 M6 103 3.1 12 1.4
75 138 55 25 31 4 M8 97 2.7 29 1.7
75 138 60 25 31 4 M8 117 3.52 29 1.7
75 138 65 25 31 4 M8 133 4.3 29 1.7
80 145 60 25 31 4 M8 108 3.25 29 1.9
80 145 65 25 31 4 M8 121 97/3 29 1.9
80 145 70 25 31 4 M8 133 4.7 29 1.9
90 155 65 30 38 4 M8 145 4.7 29 3.3
90 155 70 30 38 4 M8 170 98/5 29 3.3
90 155 75 30 38 4 M8 190 7.2 29 3.3
