خانه محصولاتSprag Overchunning Clutchکلاچ اضافه فشار 230 میلی متر OD Sprag

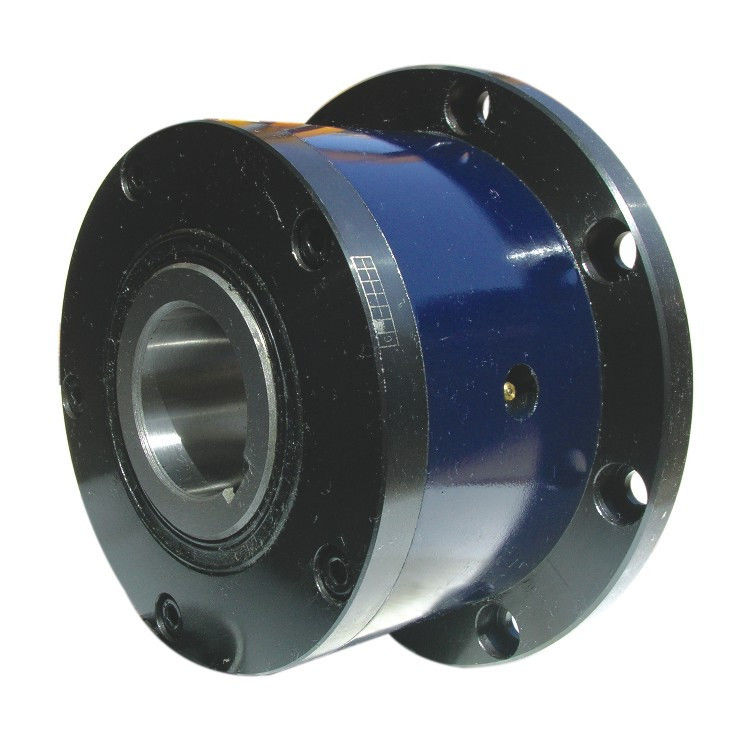

230mm OD Sprag Overrunning Clutch
230mm OD Sprag Overrunning Clutch

کلاچ اضافه فشار 230 میلی متر OD Sprag

جزئیات محصول:
محل منبع: شانشی ، چین
نام تجاری: CHAOYUE
شماره مدل: CKZF-D
پرداخت:
مقدار حداقل تعداد سفارش: 1 کامپیوتر
قیمت: USD 185.00 - 1650.00 / pc
جزئیات بسته بندی: جعبه کارتن یا کیف چوبی به اندازه محصولات بستگی دارد
زمان تحویل: 1 - 3 هفته
شرایط پرداخت: T / T
قابلیت ارائه: 500 قطعه در هر ماه
اکنون تماس بگیرید

اطلاعات تکمیلی
نام محصول: بلبرینگ یک طرفه کلاچ یک طرفه CKZF-D Machinecal با Keyway 3.9 - 94.0 کیلوگرم قطر داخلی: 30 - 130 میلی متر
قطر خارجی: 128 - 380 میلی متر طول: 70 - 214 میلی متر
گشتاور: 300 - 15150 نیوتن متر
برجسته کردن:

Machinecal Sprag Overrunning Clutch

,

230mm OD Sprag Overrunning Clutch

,

230 mm OD cam or bearing

توضیحات محصول

بلبرینگ یک طرفه کلاچ یک طرفه CKZF-D Machineecal با Keyway 3.9 - 94.0 کیلوگرم



کلاچ یک طرفه نوع Sprag
حلقه بیرونی ، شکل گوه 8 ، فنر نگهدارنده داخلی و ترکیب ، این گوه ها به صورت مشابه در کلاچ غلتکی یک طرفه غلتکی کار می کنند.هنگامی که حلقه بیرونی در تصویر خلاف جهت عقب ساعت نسبت به حلقه داخلی چرخانده می شود ، گوه کج می شود ، داخلی ، به طوری که یک فضای خاص بین ، و در نتیجه قفل کلاچ نیست.به عبارت دیگر ، کلاچ یک طرفه نوع sprag نشان داده شده که در هر زمان با توجه به حلقه داخلی حلقه داخلی اجازه می دهد در جهت خلاف جهت عقربه های ساعت بچرخد ، با توجه به حلقه داخلی یا اجازه چرخش در جهت عقربه های ساعت را دارد. با این حال ، هنگام تلاش برای چرخش نسبت به بیرونی حلقه داخلی را در جهت عقربه های ساعت حلقه کنید ، به دلیل هندسه گوه ، از جمله کارت ، نمی توانید بین حلقه بیرونی حرکت کنید تا این دو را با هم قفل کنید.به این معنی که ، هنگامی که گوه ها به حلقه های داخلی و خارجی گیر افتادند ، قفل کلاچ یک طرفه اتفاق می افتد ، نه با توجه به اینکه حلقه بیرونی حلقه داخلی در جهت عقربه های ساعت می چرخد ​​، با توجه به اینکه حلقه بیرونی یا حلقه داخلی در خلاف جهت عقربه های ساعت می چرخد.برای اطمینان از اینکه گوه می تواند به طور ایمن بین حلقه های داخلی و بیرونی قرار گیرد ، به این ترتیب کلاچ ، با یک فنر نگهدارنده ، می توان گوه را در جهت دو پیچ قفل کرد ، مایل است.



نمونه نصب

کلاچ اضافه فشار 230 میلی متر OD Sprag 0

کلاچ اضافه فشار 230 میلی متر OD Sprag 1



تایپ کنید گشتاور اسمی
[Nm]		 حداقل سرعت چرخش بدون تماس حداکثر سرعت چرخش بدون تماس ابعاد در کانتور
[میلی متر]		 وزن
[کیلوگرم]
nحداقل nحداکثر د
[H7]		 د د1
[h8]		 د2 د3 ح ب ل تی n - d1 بn xtn
CKZF-D30100 300 780 6000 30 100 75 114 128 10 57 70 3.0 6 - 6.6 8 3. 3.3 3.9
CKZF-D35110 460 740 6000 35 110 80 124 140 13 58.5 75 3.5 6 - 6.6 10 3. 3.3 4.9
CKZF-D40125 590 720 5000 40 125 100 142 160 14 68.5 88 4.5 8 - 9.0 12 3. 3.3 7.5
CKZF-D45130 700 665 5000 45 130 100 146 165 15 75.5 88 3.5 8 - 9.0 14 3. 3.8 7.8
CKZF-D50150 1310 610 4000 50 150 110 166 185 14 78 97 4.0 8 - 9.0 14 3. 3.8 10.8
CKZF-D55160 1480 600 4000 55 160 115 182 204 18 84 106 4.0 8 - 11 16 4. 4.3 14.0
CKZF-D60170 1910 490 3200 60 170 125 192 214 17 101 116 4.0 10 - 11 4.4 18 18 16.8
CKZF-D70190 2700 480 3200 70 190 140 212 234 18 113 136 4.0 10 - 11 4.9 20 20 20.8
CKZF-D80210 4500 450 2400 80 210 160 232 254 21 120.5 146 4.0 10 - 11 22 x 5.4 27.0
CKZF-D90230 7560 420 2400 90 230 180 254 278 20.5 131 160 4.5 10 - 14 25 x 5.4 40.0
CKZF-D100270 11500 455 2000 100 270 210 305 335 30 150 184 5.0 10 - 18 28 6. 6.4 67.0
CKZF-D130310 15150 415 2000 130 310 240 345 380 29 181 214 5.0 12 - 18 32 7. 7.4 94.0
