خانه محصولاتعناصر بستن شافت30kN عناصر بستن شافت

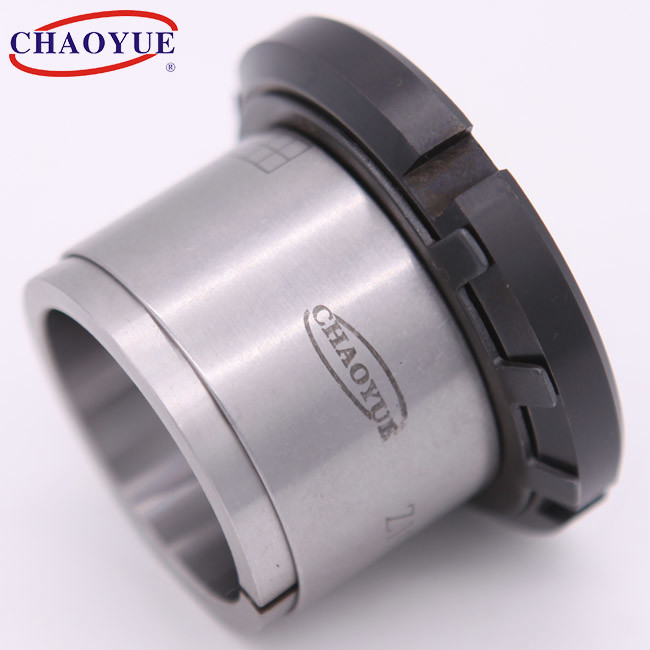

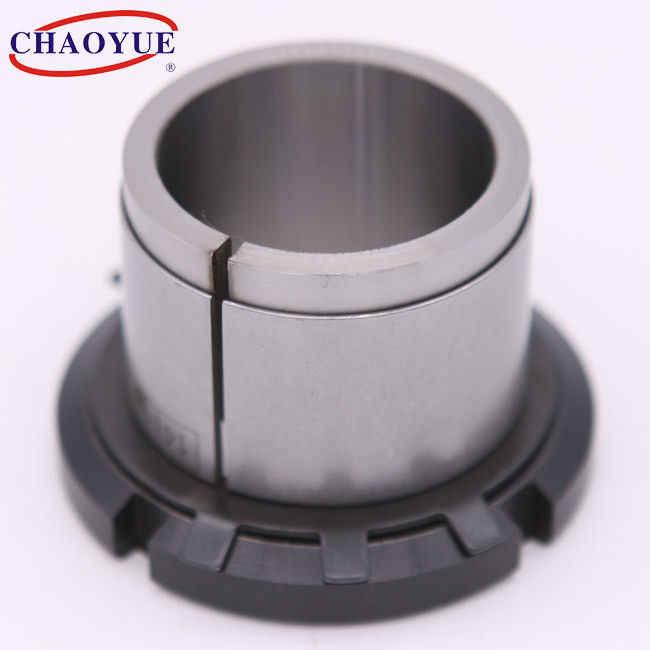

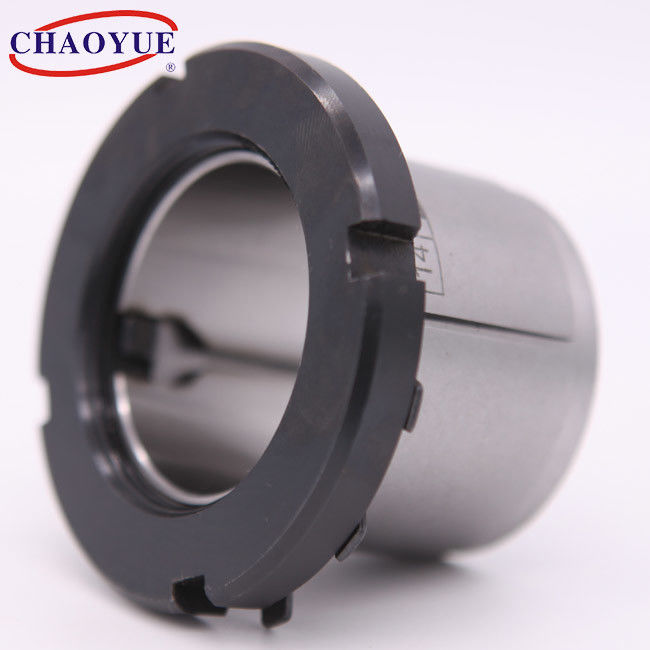

30kN Shaft Clamping Elements
30kN Shaft Clamping Elements 30kN Shaft Clamping Elements 30kN Shaft Clamping Elements

30kN عناصر بستن شافت

جزئیات محصول:
محل منبع: شانشی ، چین
نام تجاری: CHAOYUE
شماره مدل: Z19B
پرداخت:
مقدار حداقل تعداد سفارش: 10 عدد
قیمت: USD 7.00 - 25.00 / pc
جزئیات بسته بندی: جعبه کارتن یا کیف چوبی به اندازه محصولات بستگی دارد
زمان تحویل: 1 - 3 هفته
شرایط پرداخت: T / T
قابلیت ارائه: 1000 قطعه در هر ماه
اکنون تماس بگیرید

اطلاعات تکمیلی
قطر داخلی: 14 - 60 میلی متر قطر خارجی: 25 - 70 میلی متر
ضخامت: 30 - 52 میلی متر گشتاور: 64 - 1360 نیوتن متر
پیچ: M20 - M65 وزن: 0.08 - 0.42 کیلوگرم
برجسته کردن:

680N.m عناصر بست شفت

,

عناصر بستن شافت 30kN

,

بوش قفل مخروطی بدون کلید 30kN

توضیحات محصول

دستگاه قفل مکانیکی انتقال قفل نور Z19B



30kN عناصر بستن شافت 0





نمونه نصب

30kN عناصر بستن شافت 1





ابعاد اساسی [میلی متر] پیچ بارگذاری شده فشار بر شفت
[N / میلی متر2]		 فشار بر روی هاب
[N / میلی متر2]		 گشتاور پیچ محکم
[Nm]		 وزن
[کیلوگرم]
د د E ح ب د1 نیروی محوری
[kN]		 گشتاور
[N · m]
14 25 32 30 20 M20 x 1 9.1 64 85 45 95 0.08
15 25 32 30 20 M20 x 1 9.1 70 80 45 95 0.08
16 25 32 30 20 M20 x 1 9.1 73 75 45 95 0.07
17 25 32 32 20 M22 x 1 9.1 80 70 45 95 0.07
18 30 32 32 20 M22 x 1 9.1 83 65 40 95 0.12
19 30 38 32 20 M25 x 1.5 11 105 75 45 160 0.11
20 30 38 32 20 M25 x 1.5 11 112 70 45 160 0.1
22 35 45 36 25 M30 x 1.5 14.5 163 70 45 220 0.17
24 35 45 36 25 M30 x 1.5 14.5 178 65 45 220 0.15
25 35 45 36 25 M30 x 1.5 14.5 185 60 45 220 0.14
28 40 52 42 30 M35 x 1.5 14.5 250 55 40 340 0.22
30 40 52 42 30 M35 x 1.5 5/17 270 50 40 340 0.19
32 42 55 44 30 M36 x 1.5 21.5 350 60 45 340 0.2
32 45 58 44 30 M40 x 1.5 21.5 350 60 45 480 0.27
35 45 58 44 30 M40 x 1.5 21.5 390 55 45 480 0.22
38 50 65 45 30 M45 x 1.5 26 500 60 45 680 0.3
40 50 65 45 30 M45 x 1.5 26 520 60 50 680 0.25
45 55 70 46 30 M50 x 1.5 30 680 60 50 870 29/0
48 60 75 46 30 M55 x 2 35 840 60 50 970 0.37
50 60 75 46 30 M55 x 2 35 880 60 50 970 0.32
55 65 80 46 30 M60 x 2 37.5 1030 60 50 1100 0.34
60 70 85 52 30 M65 x 2 45 1360 65 55 1300 0.42
